Zbuduj głośnik Bluetooth DIY: Kompletny przewodnik krok po kroku

Zbudowanie własnego głośnika Bluetooth to satysfakcjonujące przedsięwzięcie, które pozwala nie tylko na stworzenie unikalnego urządzenia audio, ale także na zdobycie cennego doświadczenia w dziedzinie elektroniki. Ten kompleksowy poradnik przeprowadzi Cię krok po kroku przez cały proces, od wyboru odpowiednich komponentów, przez montaż, aż po finalne strojenie dźwięku.

Zanim zaczniesz: Co musisz wiedzieć, by Twój pierwszy głośnik Bluetooth był sukcesem?

Zanim zanurzysz się w świat lutowania i połączeń, warto poświęcić chwilę na przygotowanie. Dobra organizacja i świadomość tego, co Cię czeka, to połowa sukcesu. Poniżej znajdziesz kluczowe informacje, które pomogą Ci ocenić swoje możliwości i zaplanować projekt.

Czy to na pewno projekt dla mnie? Ocena poziomu trudności i wymaganych umiejętności: Budowa głośnika Bluetooth jest projektem zdecydowanie dla hobbystów elektroniki. Choć nie wymaga zaawansowanej wiedzy inżynierskiej, niezbędne jest posiadanie podstawowych umiejętności lutowania oraz umiejętność czytania prostych schematów elektronicznych. Znajomość podstawowych zasad bezpieczeństwa pracy z prądem jest równie ważna. Jeśli potrafisz wymienić żarówkę i masz chęć nauczyć się czegoś nowego, ten projekt jest dla Ciebie!

Budżet pod kontrolą: Ile naprawdę kosztuje samodzielne złożenie głośnika Bluetooth? Koszt budowy własnego głośnika Bluetooth może się znacznie różnić w zależności od jakości wybranych komponentów. Można zamknąć się w kwocie około 100-150 zł, decydując się na podstawowe, ale wciąż dobre jakościowo części. Wybierając droższe moduły Bluetooth z obsługą zaawansowanych kodeków audio, mocniejsze wzmacniacze czy wysokiej klasy przetworniki, koszt może wzrosnąć do 300-500 zł, a nawet więcej. Warto jednak pamiętać, że samodzielna budowa często pozwala uzyskać lepszy stosunek jakości do ceny niż w przypadku gotowych urządzeń komercyjnych.

Gotowy zestaw czy komponenty od zera? Porównanie obu ścieżek: Dostępne są gotowe zestawy DIY (tzw. "DIY kit"), które zawierają wszystkie niezbędne komponenty oraz szczegółową instrukcję montażu. Jest to idealne rozwiązanie dla początkujących, które minimalizuje ryzyko błędów i skraca czas budowy. Z drugiej strony, samodzielny dobór poszczególnych części daje znacznie większą swobodę w personalizacji projektu. Możesz wybrać konkretne moduły, dopasować moc wzmacniacza do swoich potrzeb, a także eksperymentować z różnymi rozwiązaniami zasilania. Ta droga wymaga jednak więcej wiedzy i doświadczenia, ale daje ogromną satysfakcję z każdego samodzielnie podjętego wyboru.

Serce i mózg Twojego głośnika: Kompletna lista niezbędnych części

Dobór odpowiednich komponentów to fundament udanego projektu. To od nich zależy, jak Twój głośnik będzie brzmiał, jak długo będzie działał na baterii i jak stabilne będzie połączenie Bluetooth. Oto lista kluczowych elementów, na które powinieneś zwrócić uwagę.

• Mózg operacji: Jaki moduł Bluetooth wybrać (wersja 4.2, 5.0, a może z aptX)? Moduł Bluetooth odpowiada za bezprzewodowe przesyłanie dźwięku z Twojego telefonu lub innego urządzenia. Popularne wersje to 4.x (np. 4.2) oraz nowsza 5.0. Wersja 5.0 oferuje zazwyczaj większy zasięg, lepszą stabilność połączenia i jest bardziej energooszczędna. Jeśli zależy Ci na najwyższej jakości dźwięku, poszukaj modułów z obsługą kodeków takich jak aptX, które zapewniają lepsze odwzorowanie dźwięku niż standardowy SBC.
• Siła brzmienia: Dobór wzmacniacza klasy D i dopasowanie mocy głośników. Wzmacniacz audio to serce Twojego głośnika, które odpowiada za podbicie sygnału audio do poziomu umożliwiającego pracę przetworników. W projektach DIY często wybierane są wzmacniacze klasy D, takie jak popularne moduły PAM8610 czy TDA7492P. Są one cenione za wysoką efektywność energetyczną i niewielkie rozmiary. Kluczowe jest dopasowanie mocy wyjściowej wzmacniacza do mocy znamionowej przetworników (głośników) oraz ich impedancji, aby uniknąć uszkodzenia któregokolwiek z elementów.
• Niezależność energetyczna: Wszystko o zasilaniu, ogniwach Li-Ion 18650 i module ładowania TP4056. Jako źródło zasilania najczęściej stosuje się akumulatory litowo-jonowe, np. popularne ogniwa 18650. Są one wydajne i łatwo dostępne. Niezwykle ważne jest stosowanie modułu BMS (Battery Management System), który chroni akumulatory przed przeładowaniem, nadmiernym rozładowaniem i zwarciem, zapewniając bezpieczeństwo użytkowania i przedłużając ich żywotność. Do ładowania akumulatorów służą moduły oparte na układzie TP4056. Aby uniknąć zakłóceń i szumów, które mogą przenosić się z modułu ładowania lub zasilania na sygnał audio, zaleca się separację zasilania modułu Bluetooth i wzmacniacza. Można to osiągnąć za pomocą osobnych przetwornic DC-DC lub zastosowania kondensatorów o dużej pojemności.
• Drobne, ale kluczowe elementy: Przełączniki, gniazda, potencjometry i przewody. Oprócz głównych modułów, potrzebne będą również mniejsze, ale niezbędne elementy. Należą do nich: przełącznik do włączania i wyłączania urządzenia, gniazdo do ładowania akumulatorów (często USB), opcjonalnie gniazdo AUX do podłączenia urządzeń przewodowo, potencjometr do regulacji głośności, a także odpowiednie przewody połączeniowe o właściwym przekroju.

Budowa krok po kroku: Od chaosu w częściach do pierwszych dźwięków

Nadszedł czas na najbardziej ekscytującą część projektu fizyczne składanie wszystkiego w całość. Choć może się to wydawać skomplikowane, przy zachowaniu porządku i cierpliwości, poradzisz sobie z tym bez problemu.

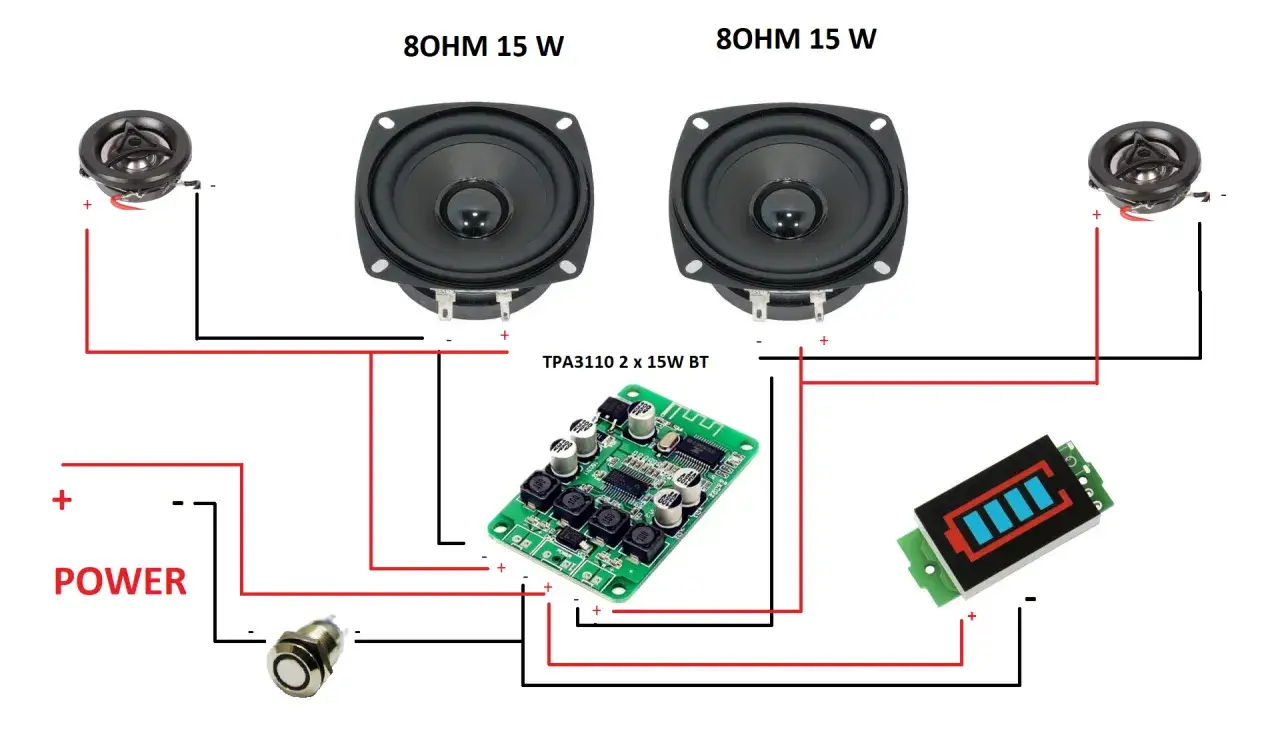

1. Plan działania: Jak czytać prosty schemat i zaplanować połączenia? Zanim zaczniesz lutować, dokładnie zapoznaj się ze schematem połączeń. Zrozumienie symboli i ścieżek na schemacie pozwoli Ci uniknąć błędów. Zaplanuj również rozmieszczenie poszczególnych modułów w obudowie, biorąc pod uwagę długość przewodów i łatwość dostępu do elementów sterujących.
2. Lutowanie bez tajemnic: Podstawowe techniki łączenia elektroniki. Lutowanie to podstawowa umiejętność w elektronice. Potrzebna będzie lutownica z regulacją temperatury, cyna lutownicza (najlepiej bezołowiowa), topnik lub kalafonia oraz ewentualnie odsysacz do cyny. Pamiętaj, aby nagrzewać jednocześnie lutowany element i przewód, a następnie nałożyć na nie cynę. Staraj się tworzyć czyste i błyszczące luty.
3. Składanie modułów w całość: Łączenie zasilania, wzmacniacza i modułu BT. Rozpocznij od połączenia modułu zasilania z akumulatorami i modułem ładowania. Następnie podłącz moduł Bluetooth do wejścia wzmacniacza. Kolejnym krokiem jest podłączenie wyjść wzmacniacza do przetworników (głośników), zwracając szczególną uwagę na prawidłową polaryzację (+/-). Połącz również przełączniki i potencjometr regulacji głośności.
4. Pierwsze uruchomienie "na pająka": Jak bezpiecznie sprawdzić, czy układ działa? Zanim zamontujesz wszystko w obudowie, warto przeprowadzić test "na pająka". Polega on na podłączeniu wszystkich elementów poza docelową obudową, aby sprawdzić, czy wszystko działa poprawnie. Podłącz zasilanie i spróbuj sparować głośnik z telefonem. Sprawdź, czy słychać dźwięk i czy działa regulacja głośności. To najlepszy moment na wyłapanie ewentualnych błędów.

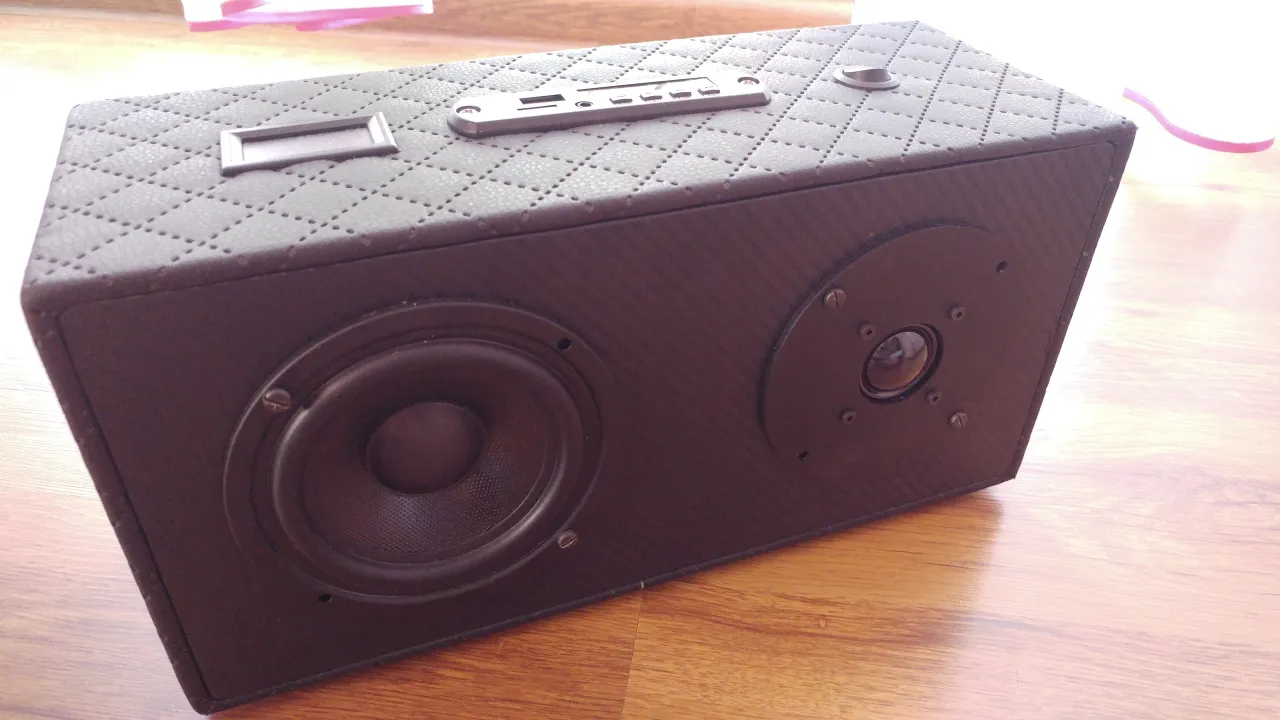

Obudowa idealna: Jak nadać głośnikowi charakter i doskonałe brzmienie?

Obudowa głośnika to nie tylko jego "ubranie", ale także kluczowy element wpływający na jakość dźwięku. Odpowiednio zaprojektowana i wykonana, potrafi znacząco poprawić bas i ogólną klarowność brzmienia.

Klasyka gatunku: Dlaczego drewno i MDF to wciąż najlepszy wybór? Drewno i płyta MDF to materiały cenione w świecie audiofilii ze względu na swoje właściwości akustyczne. Są stosunkowo sztywne i dobrze tłumią niepożądane rezonanse, co przekłada się na czystsze i bardziej naturalne brzmienie. Drewno lite może być droższe i trudniejsze w obróbce, podczas gdy MDF jest łatwiejszy do formowania i idealnie nadaje się do precyzyjnego cięcia.

Nowoczesne technologie w służbie audio: Projektowanie i druk 3D własnej obudowy. Druk 3D otwiera nowe możliwości w projektowaniu obudów głośnikowych. Pozwala na tworzenie skomplikowanych kształtów, optymalizację wewnętrznej przestrzeni i precyzyjne dopasowanie otworów montażowych. Filamenty takie jak PLA czy PETG są powszechnie dostępne i stosunkowo łatwe do druku. Wadą może być mniejsza sztywność niektórych wydruków w porównaniu do MDF-u, co czasem wymaga zastosowania dodatkowych wzmocnień.

Kreatywny recykling: Jak dać drugie życie starym przedmiotom i stworzyć unikalny design? Nie bój się eksperymentować z nietypowymi materiałami! Stara drewniana skrzynka po narzędziach, metalowa puszka po kawie, a nawet ceramiczny dzbanek mogą stać się unikalną obudową dla Twojego głośnika. Taka kreatywność nie tylko pozwoli Ci stworzyć coś naprawdę jedynego w swoim rodzaju, ale także jest przyjazna dla środowiska.

Wpływ obudowy na dźwięk: Podstawy akustyki, o których musisz wiedzieć. Objętość obudowy ma kluczowe znaczenie dla reprodukcji niskich częstotliwości. Zbyt mała objętość ograniczy bas, podczas gdy zbyt duża może powodować dudnienie. Kształt obudowy również wpływa na rozchodzenie się fal dźwiękowych i może minimalizować powstawanie fal stojących. Materiał, z którego wykonana jest obudowa, decyduje o jej sztywności i zdolności do tłumienia wibracji, co ma bezpośredni wpływ na czystość dźwięku.

Najczęstsze pułapki i ich rozwiązania: Co zrobić, gdy coś pójdzie nie tak?

Nawet najbardziej doświadczeni majsterkowicze popełniają błędy. Problemy techniczne są naturalną częścią procesu DIY, a kluczem do sukcesu jest umiejętność ich diagnozowania i rozwiązywania. Oto kilka najczęstszych problemów i sposoby na ich pokonanie.

• Dlaczego mój głośnik szumi lub trzeszczy? Skuteczna walka z zakłóceniami. Szumy i trzaski mogą być spowodowane wieloma czynnikami. Najczęstsze to słabe ekranowanie przewodów sygnałowych, pętle mas (nieprawidłowe połączenia masy), zakłócenia pochodzące z modułu ładowania lub zasilacza. Rozwiązaniem jest staranne prowadzenie przewodów (oddzielnie sygnałowe od zasilających), stosowanie kondensatorów filtrujących na linii zasilania, a w skrajnych przypadkach ekranowanie poszczególnych modułów.
• Problemy z parowaniem Bluetooth? Szybka diagnostyka w 3 krokach. Jeśli Twój głośnik nie chce się sparować z telefonem, zacznij od sprawdzenia podstaw: czy moduł Bluetooth jest prawidłowo zasilany (czy dioda statusu miga odpowiednio)? Spróbuj zresetować moduł Bluetooth (często poprzez odłączenie i ponowne podłączenie zasilania). Upewnij się, że urządzenie jest widoczne dla Twojego telefonu (tryb parowania).
• Głośnik gra za cicho lub charczy? Sprawdź te ustawienia i połączenia. Słaby dźwięk lub charczenie może wynikać z kilku przyczyn. Sprawdź, czy impedancja podłączonych głośników jest odpowiednia dla wzmacniacza. Upewnij się, że połączenia przewodowe są solidne i nie ma zwarć. Zbyt niskie napięcie zasilania wzmacniacza również może powodować problemy z mocą. Warto też sprawdzić, czy same przetworniki nie są uszkodzone.
• Bateria krótko trzyma? Jak zdiagnozować i rozwiązać problemy z zasilaniem? Krótki czas pracy na baterii może być spowodowany kilkoma czynnikami. Sprawdź stan samych ogniw mogą być zużyte lub uszkodzone. Upewnij się, że moduł ładowania działa poprawnie i ładuje ogniwa do pełna. Zwróć uwagę na pobór prądu przez poszczególne moduły być może któryś z nich pobiera zbyt dużo energii. Jeśli nie używasz modułu BMS, jego brak może prowadzić do szybkiego rozładowania i uszkodzenia ogniw.

Twój głośnik jest gotowy! Pomysły na personalizację i dalszy rozwój projektu

Gratulacje! Udało Ci się zbudować własny głośnik Bluetooth. To ogromny sukces, ale to dopiero początek Twojej przygody. Teraz możesz nadać mu jeszcze więcej charakteru i funkcjonalności.

• Dodatkowe funkcje: Jak dodać wejście AUX lub radio FM? Możesz łatwo rozszerzyć możliwości swojego głośnika. Dodanie gniazda AUX pozwoli na podłączenie urządzeń, które nie posiadają Bluetooth. Popularnym dodatkiem jest również moduł radia FM, który zamieni Twój głośnik w przenośne radio. Dla jeszcze większej wszechstronności, rozważ dodanie czytnika kart SD lub USB, aby odtwarzać muzykę bezpośrednio z nośników pamięci.
• Estetyka ma znaczenie: Malowanie, lakierowanie i wykończenie obudowy. Profesjonalne wykończenie obudowy sprawi, że Twój głośnik będzie wyglądał jak produkt z półki sklepowej. Możesz go pomalować na dowolny kolor, polakierować dla uzyskania połysku lub matowego efektu, okleić naturalnym fornirem dla eleganckiego wyglądu, a nawet wykończyć tkaniną dla bardziej miękkiego designu.
• Krok dalej: Budowa systemu stereo z dwóch niezależnych głośników. Jeśli jeden głośnik to za mało, pomyśl o zbudowaniu drugiego i stworzeniu prawdziwego systemu stereo. Wiele nowoczesnych modułów Bluetooth obsługuje funkcję TWS (True Wireless Stereo), która pozwala na połączenie dwóch niezależnych głośników w jeden bezprzewodowy system stereo, zapewniając znacznie bogatsze i bardziej przestrzenne brzmienie.
