Jak zbudować głośnik DIY? Kompletny przewodnik krok po kroku

Samodzielna budowa kolumn głośnikowych to projekt, który może wydawać się skomplikowany na pierwszy rzut oka, ale z odpowiednim przewodnikiem staje się fascynującą podróżą w świat dźwięku. Ten kompleksowy poradnik krok po kroku przeprowadzi Cię przez cały proces, od teorii, przez dobór komponentów, aż po finalne strojenie. Dowiesz się, jak od podstaw stworzyć system audio, który nie tylko zachwyci jakością dźwięku, ale także będzie źródłem ogromnej satysfakcji z samodzielnie zrealizowanego projektu DIY (zrób to sam).

Dlaczego warto poświęcić czas i zbudować własny głośnik?

Satysfakcja, oszczędność i dźwięk "szyty na miarę" poznaj zalety DIY

Decyzja o samodzielnej budowie kolumn głośnikowych to coś więcej niż tylko chęć posiadania nowego sprzętu audio. To przede wszystkim możliwość doświadczenia niesamowitej satysfakcji płynącej z tworzenia czegoś własnymi rękami. Gdy po raz pierwszy usłyszysz dźwięk wydobywający się z konstrukcji, którą sam zaprojektowałeś i zbudowałeś, poczujesz dumę nieporównywalną z niczym innym. To projekt, który pozwala na głębokie zrozumienie technologii audio i daje poczucie mistrzostwa.

Co więcej, budowa DIY otwiera drzwi do stworzenia systemu audio idealnie dopasowanego do Twoich potrzeb i preferencji brzmieniowych. Możesz eksperymentować z różnymi typami przetworników, dobierać materiały, a nawet wpływać na charakterystykę basu czy klarowność wysokich tonów. To właśnie ta personalizacja sprawia, że Twoje głośniki będą unikalne. W porównaniu do zakupu gotowych kolumn o podobnej jakości, często można również osiągnąć znaczące oszczędności finansowe, inwestując w komponenty, a nie w marketing i markę.

Nie można zapomnieć o aspekcie edukacyjnym. Proces budowy to doskonała okazja do nauki o akustyce, elektronice i mechanice. Zrozumiesz, jak poszczególne elementy współpracują ze sobą, aby stworzyć spójne i satysfakcjonujące brzmienie. To inwestycja w wiedzę, która procentuje przy kolejnych projektach.

Anatomia doskonałego dźwięku: Z czego składa się głośnik, który zbudujesz?

Przetworniki serce Twojej kolumny (niskotonowy, wysokotonowy, a może szerokopasmowy?)

Przetworniki to kluczowe elementy każdej kolumny głośnikowej, odpowiedzialne za zamianę sygnału elektrycznego na fale dźwiękowe. To właśnie one mają największy wpływ na finalny charakter brzmienia, decydując o barwie, dynamice i szczegółowości dźwięku. W zależności od konstrukcji kolumny, możemy spotkać różne ich rodzaje, które współpracują ze sobą, aby odtworzyć pełne spektrum częstotliwości słyszalnych dla ludzkiego ucha.

• Przetwornik niskotonowy (woofer): Jak sama nazwa wskazuje, jego zadaniem jest reprodukcja najniższych częstotliwości. Odpowiada za potęgę i głębię basu, nadając muzyce rytm i fundament. Wielkość membrany i konstrukcja kosza mają kluczowe znaczenie dla jego efektywności w zakresie niskich tonów.
• Przetwornik średniotonowy: Ten element odtwarza zakres częstotliwości, w którym znajduje się większość ludzkiego głosu oraz instrumentów. Jego zadaniem jest zapewnienie naturalności i klarowności wokali oraz instrumentów dętych czy smyczkowych.
• Przetwornik wysokotonowy (tweeter): Odpowiada za odtwarzanie najwyższych częstotliwości, czyli detali, przestrzeni i "powietrza" w dźwięku. To on nadaje muzyce blask, subtelność i realizm, pozwalając usłyszeć najdrobniejsze niuanse.
• Przetwornik szerokopasmowy: W prostszych konstrukcjach spotkać można przetworniki szerokopasmowe, które teoretycznie są w stanie odtworzyć większość pasma słyszalnego. W praktyce jednak często wymagają one kompromisów w jakości reprodukcji skrajnych częstotliwości.

Obudowa szkielet, który kształtuje brzmienie basu

Obudowa kolumny głośnikowej to znacznie więcej niż tylko "pudełko" na przetworniki. Jej podstawową i absolutnie kluczową funkcją jest separacja fali akustycznej wytwarzanej przez przednią i tylną stronę membrany głośnika niskotonowego. Bez odpowiedniej obudowy, fale te by się wzajemnie znosiły, co skutkowałoby drastycznym spadkiem efektywności i brakiem basu. Obudowa aktywnie wpływa na charakterystykę przetwarzania niskich częstotliwości.

Najpopularniejszym materiałem do budowy obudów jest płyta MDF (Medium Density Fibreboard). Jej popularność wynika z kilku kluczowych zalet: jest to materiał o dużej gęstości, co przekłada się na mniejsze podatność na rezonanse i drgania własne. Ponadto, MDF dobrze tłumi energię akustyczną, co jest niezwykle ważne dla czystości dźwięku. Precyzyjne obliczenie objętości (litrażu) obudowy jest absolutnie fundamentalne. Objętość ta musi być ściśle dopasowana do parametrów Thiele'a-Smalla użytego przetwornika niskotonowego, aby uzyskać optymalną odpowiedź basową czy to głęboką i rozciągniętą, czy też bardziej zwbitą i punktową.

Zwrotnica mózg operacji, czyli jak precyzyjnie podzielić sygnał audio?

Zwrotnica głośnikowa to nic innego jak układ elektroniczny, który pełni rolę "mózgu" kolumny. Jej głównym zadaniem jest rozdzielenie pełnego pasma sygnału audio pochodzącego ze wzmacniacza na odpowiednie zakresy częstotliwości, a następnie skierowanie każdego z tych zakresów do właściwego przetwornika. Bez zwrotnicy, wszystkie przetworniki próbowałyby odtworzyć cały zakres dźwięku, co prowadziłoby do zniekształceń i nieefektywnej pracy.

Podstawowe komponenty, z których buduje się zwrotnicę, to cewki, kondensatory i rezystory. Cewki działają jak filtry dolnoprzepustowe (przepuszczają niskie częstotliwości), kondensatory jako filtry górnoprzepustowe (przepuszczają wysokie częstotliwości), a rezystory służą do regulacji poziomu głośności poszczególnych przetworników. Projekt zwrotnicy jest jednym z najbardziej wymagających etapów budowy kolumny, ponieważ wymaga precyzyjnych obliczeń i często pomiarów. Odpowiednio zaprojektowana zwrotnica jest kluczem do spójnego, harmonijnego i naturalnego brzmienia całego systemu.

Akcesoria, o których nie można zapomnieć: terminale, kable i materiały tłumiące

Oprócz głównych komponentów, takich jak przetworniki, obudowa i zwrotnica, istnieje szereg akcesoriów, które są niezbędne do prawidłowego funkcjonowania i osiągnięcia wysokiej jakości dźwięku kolumny głośnikowej:

• Terminale przyłączeniowe: Są to złącza na tylnej ściance obudowy, do których podłączamy kable głośnikowe ze wzmacniacza. Zapewniają solidne i bezpieczne połączenie.
• Kable wewnętrzne: Przewody łączące terminale z zwrotnicą oraz zwrotnicę z poszczególnymi przetwornikami. Ich jakość i przekrój mogą mieć wpływ na minimalne straty sygnału.
• Materiały wytłumiające: Takie jak wełna poliestrowa, pianka akustyczna czy specjalne maty, umieszczane wewnątrz obudowy. Ich zadaniem jest pochłanianie fal stojących i rezonansów powstających wewnątrz skrzyni, co przekłada się na czystszy i bardziej kontrolowany dźwięk, szczególnie w zakresie basu.
• Port bass-reflex: W konstrukcjach typu bass-reflex jest to specjalny tunel (rura) wyprowadzony z obudowy, który wspomaga pracę głośnika niskotonowego w zakresie niskich częstotliwości, zwiększając jego efektywność i rozciągając pasmo basu.

Twój warsztat DIY: Kompletna lista zakupów i niezbędnych narzędzi

Lista komponentów elektronicznych: od przetworników po kondensatory do zwrotnicy

Aby rozpocząć budowę własnych kolumn głośnikowych, potrzebujesz starannie dobranych komponentów elektronicznych. Oto lista kluczowych elementów, które znajdziesz w specjalistycznych sklepach, zarówno tych stacjonarnych, jak i internetowych:

• Przetworniki: Niskotonowe (woofery), średniotonowe (jeśli projekt zakłada konstrukcję trójdrożną) oraz wysokotonowe (tweetery). Wybór konkretnych modeli zależy od projektu i budżetu. Popularne marki to Dayton Audio, Seas, SB Acoustics.
• Zwrotnica:
  • Cewki (induktory)
  • Kondensatory
  • Rezystory
  Często można kupić gotowe zestawy zwrotnic lub poszczególne elementy do samodzielnego montażu. Marki takie jak Jantzen Audio oferują wysokiej jakości komponenty.
• Terminale głośnikowe: Zapewniają solidne połączenie z wzmacniaczem.
• Kable wewnętrzne: Przewody do połączenia wszystkich elementów wewnątrz obudowy.
• Port bass-reflex (jeśli konstrukcja go wymaga): Tunel do obudowy typu bass-reflex.
• Akcesoria montażowe: Wkręty do przetworników, śruby do mocowania terminali, materiały do uszczelnienia połączeń.

Materiały na obudowę i wygłuszenie co wybrać? MDF, sklejka, a może wełna owcza?

Wybór odpowiednich materiałów na obudowę i wytłumienie ma fundamentalne znaczenie dla jakości dźwięku. Oto przegląd najczęściej stosowanych opcji:

• Płyta MDF: Jest to zdecydowanie najpopularniejszy wybór ze względu na swoją gęstość, jednolitą strukturę i doskonałe właściwości tłumiące drgania. Jest łatwa w obróbce, co jest dużym plusem dla majsterkowiczów.
• Sklejka: Również popularny materiał, szczególnie sklejka brzozowa, która jest bardzo wytrzymała i sztywna. Może być nieco trudniejsza w obróbce niż MDF, ale oferuje wysoką jakość.
• Drewno lite: Choć estetycznie atrakcyjne, drewno lite jest podatne na paczenie i zmiany wilgotności, co może wpływać na stabilność akustyczną obudowy. Wymaga starannego sezonowania i obróbki.
• Materiały wytłumiające:
  • Wełna poliestrowa: Syntetyczny, hipoalergiczny materiał o dobrych właściwościach akustycznych, łatwy w użyciu i dostępny w rolkach lub matach.
  • Pianka akustyczna: Dostępna w różnych profilach (np. piramidki, jodełka), doskonale rozprasza fale dźwiękowe, ale jest mniej efektywna w pochłanianiu energii niskich częstotliwości.
  • Wełna owcza lub mineralna: Naturalne materiały o dobrych właściwościach tłumiących, ale mogą wymagać dodatkowego zabezpieczenia przed pyłem.

Niezbędne narzędzia, bez których praca stanie w miejscu

Aby skutecznie zbudować własne kolumny głośnikowe, niezbędny jest odpowiedni zestaw narzędzi. Precyzja i bezpieczeństwo pracy są kluczowe, dlatego warto zainwestować w dobrej jakości sprzęt:

• Narzędzia do cięcia: Piła tarczowa (najlepiej z prowadnicą), wyrzynarka (do precyzyjnych wycięć, np. pod przetworniki), pilarka stołowa (jeśli masz dostęp).
• Narzędzia do obróbki i montażu: Frezarka górnowrzecionowa (do zaokrąglania krawędzi i frezowania pod przetworniki), wkrętarka/wiertarka, ściski stolarskie (różne rozmiary), młotek, dłuta.
• Narzędzia do lutowania: Lutownica (o odpowiedniej mocy), cyna, kalafonia, odsysacz do cyny.
• Narzędzia pomiarowe: Miarka, kątownik stolarski, poziomica, suwmiarka (przydatna do precyzyjnych pomiarów).
• Narzędzia do wykończenia: Papier ścierny (różne gradacje), szlifierka oscylacyjna lub taśmowa, pędzle, wałki malarskie.
• Narzędzia pomocnicze: Otwierak do puszek (do otwierania kleju), rękawice ochronne, okulary ochronne, maska przeciwpyłowa.

Faza projektowania: Jak uniknąć kosztownych błędów na starcie?

Obliczanie obudowy głośnikowej jak dopasować litraż do parametrów głośnika?

Faza projektowania jest absolutnie kluczowa dla sukcesu całego przedsięwzięcia. To na tym etapie decydujemy o tym, jak nasze głośniki będą brzmiały, i możemy uniknąć kosztownych błędów, które ujawnią się dopiero po fizycznym złożeniu konstrukcji. Jednym z najważniejszych aspektów projektowania jest prawidłowe obliczenie objętości obudowy głośnikowej.

Każdy przetwornik niskotonowy posiada zestaw parametrów zwanych parametrami Thiele'a-Smalla (Thiele-Small parameters, T/S). Należą do nich między innymi: Fs (częstotliwość rezonansowa głośnika w wolnym powietrzu), Qts (całkowita dobroć głośnika) oraz Vas (objętość ekwiwalentna podatności membrany). Te parametry są "genetycznym kodem" przetwornika i mówią nam o jego charakterystyce. Na ich podstawie, przy użyciu specjalistycznego oprogramowania lub kalkulatorów dostępnych online, możemy obliczyć optymalną objętość obudowy. Dopasowanie litrażu do parametrów głośnika pozwala uzyskać pożądaną charakterystykę basu czy ma być on głęboki i rozciągnięty, czy może bardziej zwarty i punktowy. Błędne dobranie objętości obudowy to prosta droga do niekontrolowanego, dudniącego basu lub jego całkowitego braku.

Obudowa zamknięta czy bass-reflex? Wady, zalety i wpływ na charakter basu

Wybór typu obudowy jest jednym z fundamentalnych decyzji projektowych, która znacząco wpłynie na charakterystykę basu Twoich kolumn. Dwa najpopularniejsze rozwiązania to obudowa zamknięta i obudowa typu bass-reflex.

Wybór zależy od preferencji brzmieniowych oraz parametrów użytego głośnika niskotonowego. Jeśli zależy Ci na maksymalnej precyzji i naturalności basu, obudowa zamknięta może być lepszym wyborem. Jeśli natomiast chcesz uzyskać "uderzenie" i rozciągnięcie basu, bass-reflex będzie bardziej odpowiedni, pod warunkiem odpowiedniego dopasowania do przetwornika.

Projektowanie zwrotnicy dla początkujących: gotowe schematy vs. własne obliczenia

Projektowanie zwrotnicy jest często postrzegane jako jeden z najtrudniejszych etapów budowy kolumn głośnikowych, zwłaszcza dla osób początkujących. Jest to jednak kluczowy element, który decyduje o tym, jak poszczególne przetworniki będą ze sobą współpracować i jak spójne będzie finalne brzmienie. Na szczęście, istnieją dwie główne ścieżki, które można obrać, aby poradzić sobie z tym wyzwaniem.

Pierwszą, zdecydowanie łatwiejszą opcją dla początkujących, jest skorzystanie z gotowych schematów zwrotnic. Wiele firm oferujących zestawy DIY (Do It Yourself) do samodzielnej budowy kolumn dostarcza wraz z nimi kompletne projekty zwrotnic, z listą potrzebnych komponentów. Podobnie, producenci przetworników często udostępniają przykładowe schematy zwrotnic, które zostały zaprojektowane z myślą o ich konkretnych produktach. Wykorzystanie gotowego projektu eliminuje potrzebę skomplikowanych obliczeń i pomiarów, pozwalając skupić się na budowie fizycznej.

Druga ścieżka to próba własnych obliczeń i projektowania zwrotnicy od podstaw. Jest to podejście znacznie bardziej zaawansowane, które wymaga dogłębnej wiedzy z zakresu elektroniki, akustyki i obsługi specjalistycznego oprogramowania do symulacji. Proces ten zazwyczaj obejmuje pomiary charakterystyk przetworników w docelowej obudowie, a następnie projektowanie filtrów, które wyrównają ich charakterystyki i zapewnią płynne przejścia między pasmami. Choć daje to największą kontrolę nad brzmieniem, jest to zadanie dla bardziej doświadczonych konstruktorów. Pamiętaj, że zwrotnica to prawdziwy "mózg operacji" i jej poprawne zaprojektowanie jest kluczowe dla sukcesu.

Budowa krok po kroku: Od pierwszej deski do gotowej kolumny

Precyzyjne cięcie i składanie obudowy klucz do szczelnej i nierezonującej konstrukcji

Po zakończeniu fazy projektowania przychodzi czas na fizyczną realizację. Pierwszym i niezwykle ważnym etapem jest precyzyjne cięcie płyt na elementy obudowy. Dokładność na tym etapie jest kluczowa, ponieważ nawet niewielkie niedokładności mogą prowadzić do problemów ze szczelnością lub stabilnością konstrukcji. Upewnij się, że wszystkie cięcia są proste i kąty wynoszą dokładnie 90 stopni.

Po docięciu wszystkich elementów, należy wyciąć otwory pod przetworniki, terminale przyłączeniowe oraz, w przypadku konstrukcji bass-reflex, port. Do tego celu najlepiej użyć wyrzynarki lub frezarki górnowrzecionowej, aby uzyskać czyste i dokładne krawędzie. Następnie przystępujemy do klejenia i skręcania elementów obudowy. Użyj mocnego kleju do drewna i ścisków stolarskich, aby zapewnić idealne przyleganie. Dodatkowe skręcenie płyt wkrętami zwiększy wytrzymałość konstrukcji. Szczelność obudowy jest absolutnie fundamentalna wszelkie nieszczelności mogą prowadzić do niekontrolowanych wycieków powietrza, co negatywnie wpłynie na jakość basu. Po sklejeniu, warto sprawdzić, czy obudowa nie wykazuje nadmiernych rezonansów, np. przez delikatne opukanie jej ścianek.

Montaż zwrotnicy, wytłumienia i okablowania wewnętrznego

Gdy obudowa jest już złożona i sprawdzona pod kątem szczelności, możemy przejść do montażu elementów wewnętrznych. Pierwszym krokiem jest umieszczenie materiału wytłumiającego. Zazwyczaj stosuje się wełnę poliestrową, piankę akustyczną lub inne materiały tłumiące, które należy rozmieścić na ściankach wewnętrznych obudowy. Ilość i rozmieszczenie wytłumienia mają wpływ na charakterystykę basu, więc warto postępować zgodnie z zaleceniami projektu lub eksperymentować z ilością w późniejszym etapie strojenia.

Następnie montujemy zmontowaną wcześniej zwrotnicę. Najczęściej umieszcza się ją na dnie obudowy lub na jednej ze ścianek bocznych, tak aby nie przeszkadzała w przepływie powietrza i nie wchodziła w bezpośredni kontakt z głośnikiem niskotonowym. Po zamocowaniu zwrotnicy, przystępujemy do połączenia jej z okablowaniem wewnętrznym. Należy przygotować odpowiedniej długości przewody, które poprowadzą sygnał ze zwrotnicy do każdego z przetworników oraz do terminali przyłączeniowych na zewnątrz obudowy. Ważne jest, aby zachować prawidłową polaryzację (+/-) na każdym etapie połączeń.

Instalacja przetworników i finalne uszczelnienie ostatni krok przed pierwszym dźwiękiem

Zbliżamy się do kulminacyjnego momentu montażu instalacji przetworników i terminali. Wcześniej przygotowane otwory w obudowie posłużą do zamocowania głośników. Należy przykręcić terminale przyłączeniowe do tylnej ścianki, zapewniając ich stabilne mocowanie. Następnie, ostrożnie podłączamy okablowanie wewnętrzne do terminali oraz do poszczególnych przetworników. Pamiętaj o zachowaniu prawidłowej polaryzacji! Przetworniki niskotonowe i średniotonowe zazwyczaj montuje się od wewnątrz obudowy, a wysokotonowe od zewnątrz.

Przed ostatecznym przykręceniem przetworników, warto zastosować cienką uszczelkę (np. z pianki lub gumy) pomiędzy koszem głośnika a obudową. Zapobiegnie to niekontrolowanym wyciekom powietrza, które mogą negatywnie wpłynąć na jakość basu. Po zamocowaniu wszystkich przetworników i terminali, dokładnie sprawdź wszystkie połączenia lutowane i upewnij się, że konstrukcja jest w pełni szczelna. To ostatni etap fizycznego montażu przed pierwszym uruchomieniem i testami odsłuchowymi.

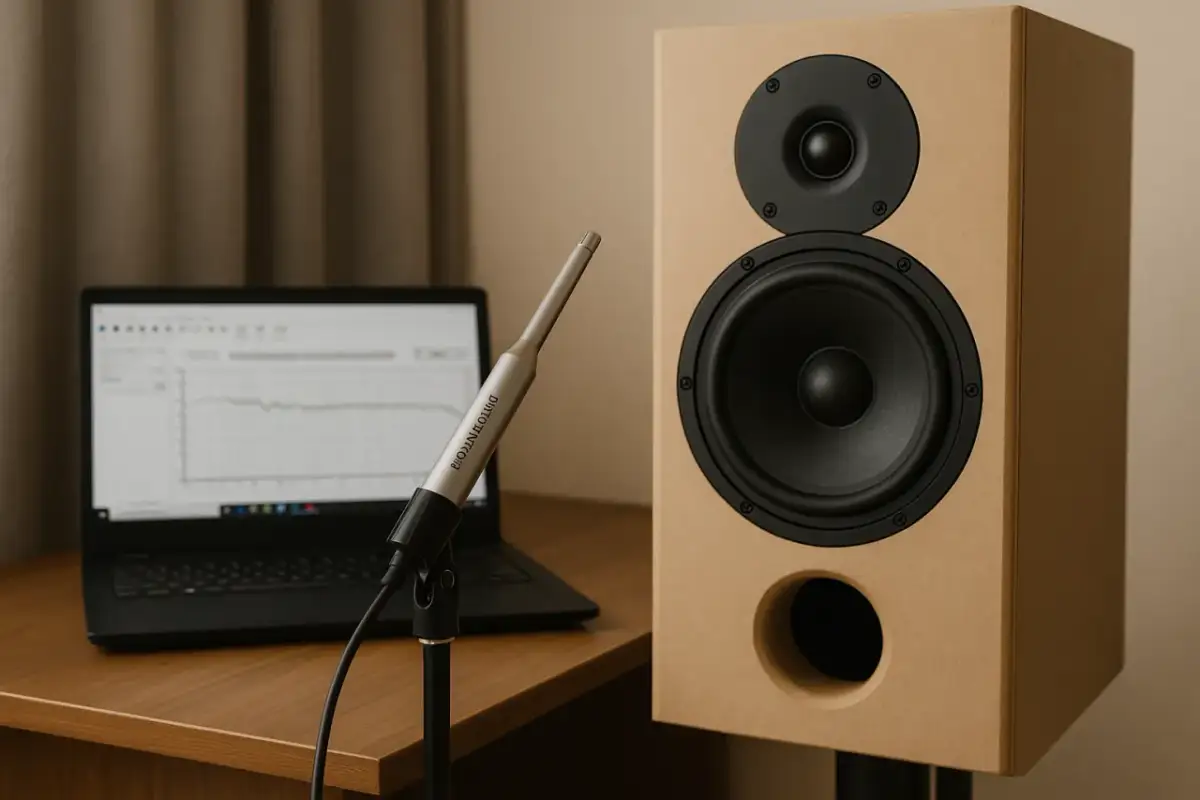

Pierwsze uruchomienie i strojenie: Jak wydobyć 100% potencjału z Twojej konstrukcji?

Estetyka ma znaczenie jak profesjonalnie wykończyć obudowę (fornirowanie, malowanie)?

Po zakończeniu montażu technicznego i pierwszych testach odsłuchowych, przychodzi czas na dopieszczenie wyglądu Twoich kolumn. Profesjonalne wykończenie obudowy nie tylko podnosi walory estetyczne, ale także chroni materiał i dodaje konstrukcji wartości. Istnieje kilka popularnych metod, które pozwolą nadać Twoim głośnikom wygląd zgodny z Twoimi oczekiwaniami.

Jedną z najbardziej eleganckich metod jest fornirowanie. Polega ono na oklejeniu obudowy cienkimi płatami drewna (forniru), które następnie są lakierowane. Daje to efekt naturalnego drewna, a wybór gatunku forniru pozwala na uzyskanie niemal dowolnego wyglądu od jasnego klonu po ciemny orzech. Inną popularną opcją jest malowanie. Można użyć farb akrylowych, lakierów do drewna, a nawet specjalnych farb strukturalnych, które nadają powierzchni ciekawą fakturę. Malowanie wymaga starannego przygotowania powierzchni szlifowania i gruntowania. Dla osób szukających szybkiego i efektownego rozwiązania, dobrym wyborem może być oklejanie folią. Dostępne są folie imitujące drewno, skórę, a także jednolite kolory, które łatwo aplikuje się na przygotowaną powierzchnię.

Przeczytaj również: Jak łatwo stworzyć plecak DIY - proste projekty i porady

Najczęstsze problemy i ich rozwiązania: brak basu, "syczące" wysokie tony, dziwne rezonanse

Nawet najlepiej zaprojektowane kolumny mogą wymagać drobnych korekt po pierwszym uruchomieniu. Oto najczęstsze problemy, z jakimi można się spotkać, oraz sposoby ich rozwiązania:

• Brak basu lub dudniący, niekontrolowany bas:
  • Sprawdź szczelność obudowy wszelkie nieszczelności są wrogiem basu.
  • Zoptymalizuj ilość wytłumienia wewnątrz obudowy. Zbyt mało wytłumienia może powodować rezonanse, zbyt dużo "tłumić" bas.
  • Upewnij się, że przetwornik niskotonowy jest podłączony z prawidłową fazą.
  • W przypadku obudowy bass-reflex, sprawdź długość i średnicę portu może wymagać korekty.
• "Syczące" lub zbyt ostre wysokie tony:
  • Może być konieczna niewielka korekta wartości rezystora w zwrotnicy, który tłumi przetwornik wysokotonowy.
  • Zbyt duża ilość materiału wytłumiającego w pobliżu przetwornika wysokotonowego może również wpływać na jego brzmienie.
  • Spróbuj lekko zmienić kąt ustawienia kolumn względem osi odsłuchu.
• Dziwne rezonanse lub "brzęczenie":
  • Sprawdź, czy wszystkie elementy obudowy są solidnie sklejone i skręcone. Wzmocnij je w razie potrzeby.
  • Upewnij się, że przetworniki są mocno przykręcone do obudowy.
  • Sprawdź, czy żadne luźne kable lub elementy nie wibrują wewnątrz obudowy.

Pamiętaj, że strojenie to kluczowy element procesu budowy głośników. Odsłuchy i ewentualne korekty pozwalają wydobyć pełny potencjał z Twojej konstrukcji i cieszyć się dźwiękiem skrojonym na miarę Twoich oczekiwań.
