Zbuduj głośnik Bluetooth DIY: Przewodnik krok po kroku i schematy

Budowa własnego głośnika Bluetooth to fascynujący projekt, który pozwala nie tylko na zdobycie praktycznych umiejętności, ale także na stworzenie urządzenia idealnie dopasowanego do Twoich potrzeb. Ten artykuł to kompleksowy przewodnik, który przeprowadzi Cię przez cały proces od wyboru odpowiednich modułów, przez zrozumienie kluczowych schematów połączeń, aż po montaż i rozwiązywanie potencjalnych problemów. Przygotuj się na satysfakcję z tworzenia i dźwięk, który sam zaprojektujesz!

Twój własny głośnik Bluetooth: Dlaczego warto go zbudować od podstaw?

Satysfakcja tworzenia i dźwięk dopasowany do Ciebie

Budowa własnego głośnika Bluetooth to coś więcej niż tylko składanie elektroniki. To podróż, która kończy się unikalnym urządzeniem, idealnie dopasowanym do Twoich preferencji. Satysfakcja z uruchomienia sprzętu, który stworzyłeś własnymi rękami, jest nieporównywalna z zakupem gotowego produktu. Masz pełną kontrolę nad jakością dźwięku, wyborem komponentów i wyglądem obudowy, co pozwala na stworzenie głośnika, który nie tylko świetnie gra, ale i doskonale pasuje do Twojego stylu.

Co zyskujesz w porównaniu z gotowym produktem ze sklepu?

• Oszczędność kosztów: Często możesz zbudować głośnik o podobnych parametrach znacznie taniej, wykorzystując powszechnie dostępne moduły.
• Możliwość personalizacji: Pełna swoboda w doborze obudowy, głośników i dodatkowych funkcji, czego nie oferują masowe produkty.
• Wiedza i umiejętności: Zrozumienie, jak działa elektronika i zdobycie praktycznych umiejętności lutowania oraz montażu.
• Łatwość naprawy i modyfikacji: W razie awarii wiesz, co i jak naprawić, a także możesz łatwo ulepszyć swój głośnik w przyszłości.
• Unikalność: Twój głośnik będzie jedyny w swoim rodzaju, odzwierciedlając Twoją kreatywność i techniczne zacięcie.

Klucz do sukcesu: Zrozumienie schematu połączeń modułów

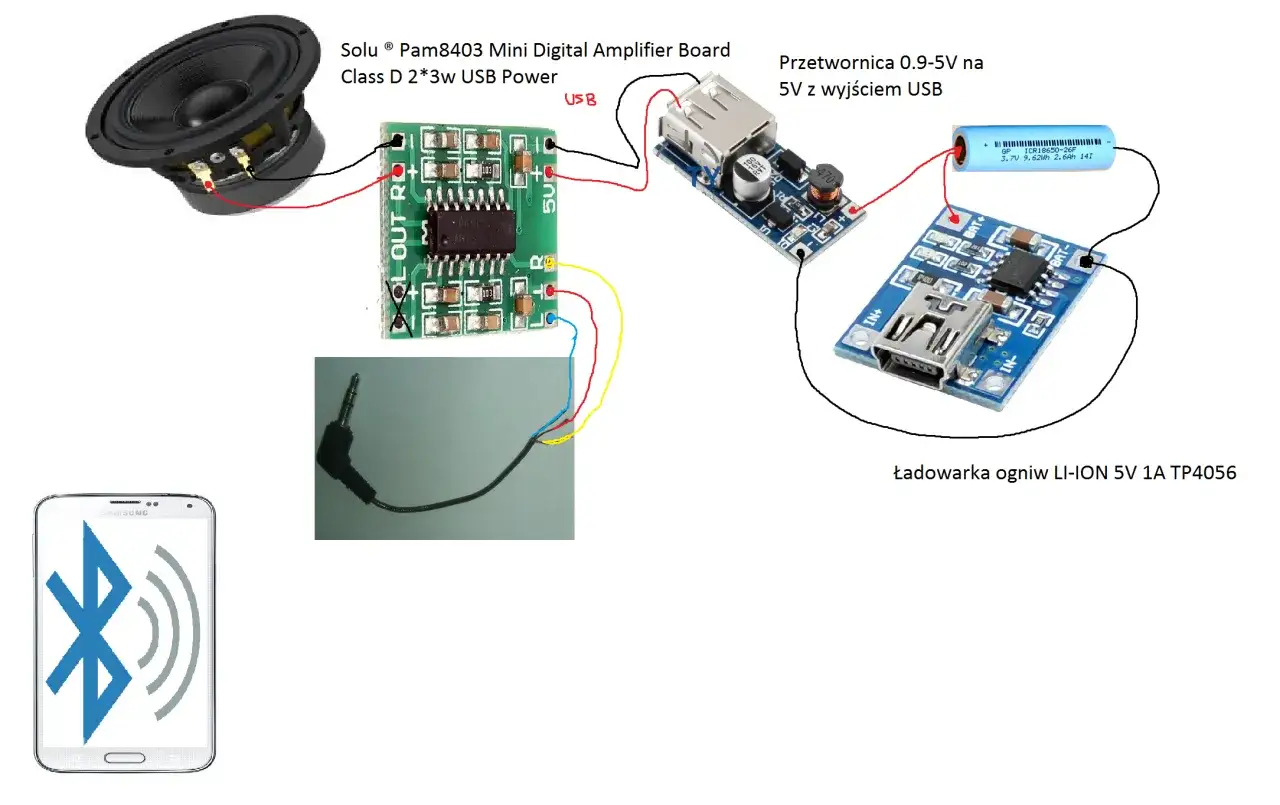

Schemat podstawowy dla początkujących (Wzmacniacz 2x3W)

Dla początkujących hobbystów, kluczowe jest zrozumienie podstawowego schematu połączeń, który wykorzystuje powszechnie dostępny wzmacniacz PAM8403 o mocy 2x3W. W tym układzie moduł Bluetooth (odbiornik audio) jest połączony wyjściami audio (lewy, prawy kanał oraz masa) do wejść wzmacniacza PAM8403. Następnie wyjścia wzmacniacza (lewy i prawy kanał głośnikowy) są bezpośrednio podłączane do głośników. Całość zasilana jest z ogniwa 18650 poprzez moduł ładowarki TP4056, który jednocześnie pełni funkcję zabezpieczenia i dostarcza zasilanie 5V do modułu Bluetooth oraz wzmacniacza (jeśli używamy przetwornicy step-up, co jest zalecane dla stabilnego 5V z 3.7V ogniwa). Ważne jest, aby wszystkie masy (GND) były ze sobą połączone.

Jak czytać schemat? Omówienie połączeń: zasilanie, sygnał audio, głośniki

Czytanie schematu połączeń modułów DIY jest prostsze niż myślisz. Oto podstawowe zasady:

1. Zasilanie (Power): Szukaj oznaczeń VCC, VIN, +5V, +3.7V, GND (masa). VCC/VIN to zazwyczaj dodatni biegun zasilania, a GND to biegun ujemny. Upewnij się, że napięcia zasilania modułów są zgodne.
2. Sygnał Audio (Audio Signal): Zazwyczaj oznaczone jako L (Left), R (Right), AGND (Audio Ground). Wyjścia audio z modułu Bluetooth (L, R, AGND) podłącz do wejść audio wzmacniacza (IN_L, IN_R, GND).
3. Głośniki (Speakers): Wyjścia wzmacniacza do głośników są często oznaczone jako SPK_L+, SPK_L-, SPK_R+, SPK_R-. Pamiętaj o prawidłowej polaryzacji głośników (+ do + i - do -), aby uniknąć problemów z fazą dźwięku.
4. Przełączniki i kontrolki: Włączniki zasilania montuje się na linii dodatniego zasilania. Diody LED sygnalizujące pracę lub ładowanie podłącza się z rezystorem ograniczającym prąd.

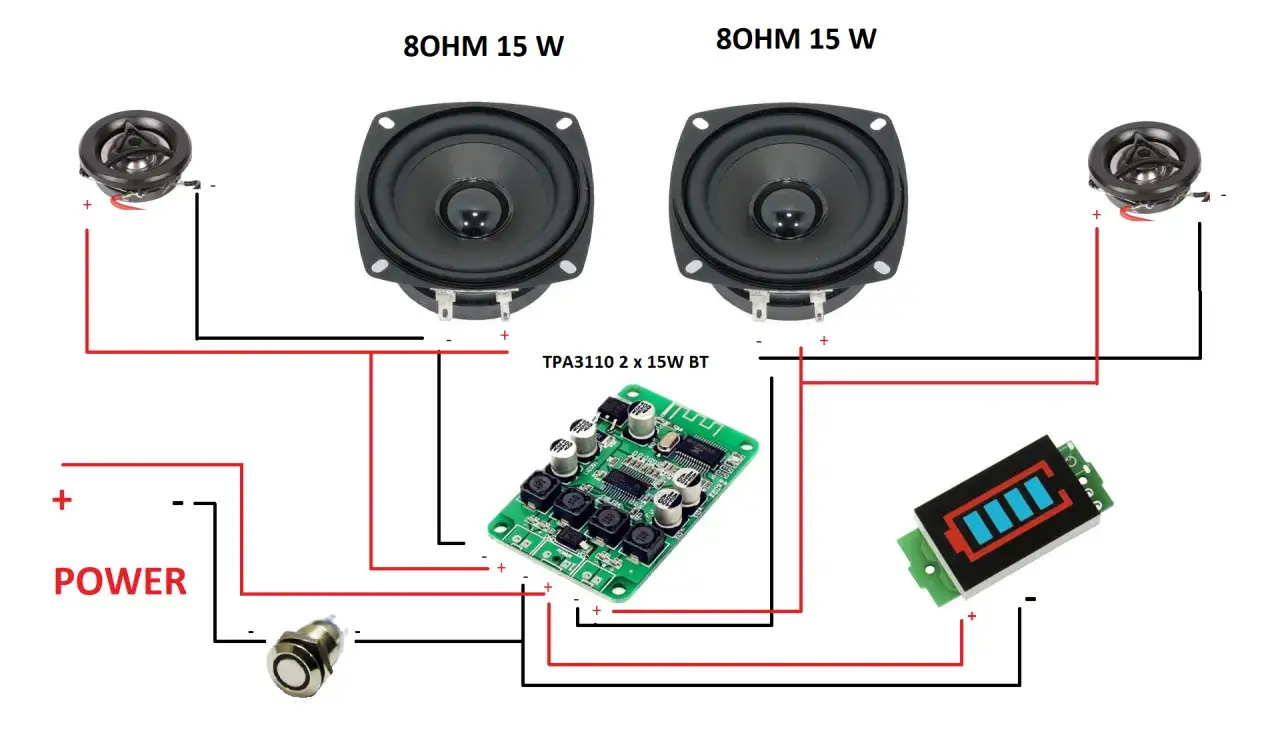

Wariant dla wymagających: Schemat z mocniejszym wzmacniaczem (np. TPA3116D2)

Dla tych, którzy potrzebują większej mocy i lepszej jakości dźwięku, można zastosować mocniejszy wzmacniacz, taki jak oparty na układzie TPA3116D2. Ten typ wzmacniacza wymaga zazwyczaj wyższego napięcia zasilania (np. 12-24V), co oznacza, że zamiast pojedynczego ogniwa 18650, konieczne będzie użycie kilku ogniw połączonych szeregowo lub zastosowanie wydajnej przetwornicy podwyższającej napięcie (step-up) z pojedynczego ogniwa. Schemat połączeń sygnału audio pozostaje podobny (Bluetooth do wzmacniacza, wzmacniacz do głośników), jednak system zasilania staje się bardziej złożony i wymaga większej uwagi na odpowiednie zarządzanie energią i bezpieczeństwo.

Serce Twojego głośnika: Kompletna lista niezbędnych komponentów

Mózg operacji: Jaki moduł odbiornika Bluetooth 5.0 wybrać?

Wybór modułu odbiornika Bluetooth 5.0 jest kluczowy dla stabilności połączenia i jakości dźwięku. Na rynku dostępne są uniwersalne moduły audio Bluetooth 5.0, często bez konkretnej nazwy marki, w przystępnych cenach. Szukaj modułów, które oferują stabilne połączenie, niskie zużycie energii i wsparcie dla podstawowych kodeków audio. Zazwyczaj posiadają one wyjścia stereo (L, R, GND) oraz zasilanie 5V.

Moc dźwięku: Wzmacniacz PAM8403 idealny wybór na start

Absolutnym standardem w małych, przenośnych projektach jest stereofoniczny wzmacniacz klasy D oparty na układzie PAM8403. Oferuje on moc 2x3W przy zasilaniu 5V, co jest wystarczające do niewielkich głośników, a jego zaletą jest wysoka sprawność, minimalne wydzielanie ciepła i niska cena. Jest to doskonały wybór dla początkujących ze względu na prostotę podłączenia i dobrą jakość dźwięku w swojej klasie.

Energia na wiele godzin: Ogniwo 18650 i moduł ładowarki TP4056

Najczęściej wykorzystuje się pojedyncze ogniwo Li-Ion typu 18650, które zapewnia dobrą pojemność i wydajność. Do jego ładowania niezbędny jest dedykowany moduł ładowarki, a najpopularniejszym i najtańszym rozwiązaniem jest układ TP4056 z gniazdem micro USB lub USB-C. Moduł ten zapewnia bezpieczne ładowanie ogniwa, chroniąc je przed przeładowaniem i nadmiernym rozładowaniem, co jest kluczowe dla żywotności i bezpieczeństwa ogniwa.

Przetwornica Step-Up: Kiedy jest niezbędna i jak ją podłączyć?

Pojedyncze ogniwo 18650 dostarcza napięcie nominalne 3.7V. Wiele modułów, w tym PAM8403 i niektóre moduły Bluetooth, wymaga zasilania 5V. W takiej sytuacji niezbędna jest mała przetwornica step-up (podwyższająca napięcie). Podłącza się ją za modułem TP4056 (który ładuje ogniwo) i przed modułami wymagającymi 5V. Wejście przetwornicy podłączamy do wyjścia ogniwa (3.7V), a wyjście przetwornicy (5V) do zasilania modułów.

Głośniki, przełączniki i gniazda: Drobne elementy, które mają znaczenie

• Głośniki: Do modułu PAM8403 najczęściej stosuje się małe głośniki o impedancji 4 Ohm i mocy 3-5W. Wybór odpowiednich głośników ma ogromny wpływ na jakość dźwięku.
• Włącznik zasilania: Niezbędny do włączania i wyłączania urządzenia, montowany na głównej linii zasilania.
• Gniazdo ładowania: Moduł TP4056 zazwyczaj posiada wbudowane gniazdo micro USB lub USB-C, które należy wyprowadzić na zewnątrz obudowy.
• Opcjonalne elementy: Potencjometr do regulacji głośności, diody LED sygnalizujące stan pracy/ładowania, gniazdo AUX.

Montaż krok po kroku: Od chaosu części do grającego urządzenia

Przygotowanie stanowiska pracy i niezbędne narzędzia (lutownica, cyna, multimetr)

Przed rozpoczęciem montażu upewnij się, że masz przygotowane odpowiednie stanowisko pracy. Powinno być dobrze oświetlone i wentylowane. Niezbędne narzędzia to:

1. Lutownica: Z regulacją temperatury, z cienkim grotem do precyzyjnych połączeń.
2. Cyna: Z topnikiem, o średnicy 0.5-0.8 mm.
3. Multimetr: Do sprawdzania napięć, ciągłości obwodów i identyfikacji problemów.
4. Cążki boczne i szczypce: Do cięcia i izolowania przewodów.
5. Stripper do kabli: Do ściągania izolacji z przewodów.
6. Taśma izolacyjna lub koszulki termokurczliwe: Do zabezpieczania połączeń.
7. Trzecia ręka (opcjonalnie): Pomocna przy lutowaniu drobnych elementów.

Krok 1: Łączenie systemu zasilania podłączanie ładowarki TP4056 i akumulatora

1. Przylutuj ogniwo 18650 do modułu TP4056: dodatni biegun ogniwa do padu "B+", ujemny do "B-". Zwróć szczególną uwagę na polaryzację, aby uniknąć uszkodzenia ogniwa lub modułu.
2. Jeśli używasz przetwornicy step-up, podłącz wyjście zasilania z modułu TP4056 (pamiętaj, że TP4056 ma wyjścia OUT+ i OUT- przeznaczone do zasilania układu, które są zabezpieczone przed rozładowaniem ogniwa) do wejścia przetwornicy step-up (IN+ i IN-).
3. Ustaw wyjście przetwornicy step-up na 5V za pomocą potencjometru, mierząc napięcie multimetrem na wyjściu (OUT+ i OUT-).

Krok 2: Podłączenie wzmacniacza PAM8403 do zasilania i modułu Bluetooth

1. Podłącz wyjście 5V z przetwornicy step-up (lub bezpośrednio z TP4056, jeśli moduł Bluetooth i wzmacniacz tolerują napięcie ogniwa) do pinów zasilania modułu wzmacniacza PAM8403 (VCC i GND).
2. Następnie podłącz te same 5V (lub 3.7V) do pinów zasilania modułu Bluetooth.
3. Podłącz wyjścia audio z modułu Bluetooth (L, R, GND) do wejść audio wzmacniacza PAM8403 (IN_L, IN_R, GND). Upewnij się, że masy audio są połączone.

Krok 3: Finalne połączenie głośników i montaż włącznika zasilania

1. Podłącz wyjścia głośnikowe z wzmacniacza PAM8403 (SPK_L+, SPK_L-, SPK_R+, SPK_R-) do odpowiednich głośników. Pamiętaj o prawidłowej polaryzacji.
2. Wlutuj włącznik zasilania na linii dodatniego zasilania, najlepiej między modułem TP4056 (lub przetwornicą step-up) a wszystkimi zasilanymi modułami (Bluetooth, wzmacniacz).
3. Sprawdź wszystkie połączenia pod kątem zwarć i prawidłowej polaryzacji.

Pierwsze uruchomienie i testy: Jak sprawdzić, czy wszystko działa poprawnie?

Po zakończeniu montażu, nadszedł czas na pierwsze uruchomienie. Włącz głośnik i obserwuj, czy nie ma dymu, nietypowych zapachów lub nadmiernego nagrzewania się komponentów. Jeśli wszystko wydaje się w porządku, spróbuj sparować głośnik ze swoim telefonem. Odtwórz muzykę i sprawdź, czy dźwięk jest czysty i wyraźny. Użyj multimetru, aby sprawdzić napięcia w kluczowych punktach obwodu, aby upewnić się, że wszystkie moduły otrzymują prawidłowe zasilanie.

Najczęstsze pułapki i jak ich unikać: Rozwiązywanie problemów

Głośnik buczy lub szumi? Jak zdiagnozować i wyeliminować pętlę mas

Jednym z najczęstszych problemów, na które skarżą się początkujący, są szumy i zakłócenia (tzw. pętla mas), które pojawiają się, gdy moduł Bluetooth i wzmacniacz są zasilane z tego samego źródła. Według danych forbot.pl, problem pętli mas jest często spotykany w projektach DIY i wymaga uwagi przy projektowaniu zasilania. Aby zdiagnozować i wyeliminować pętlę mas, spróbuj następujących rozwiązań:

• Oddzielne zasilanie: Zastosuj osobne przetwornice DC-DC do zasilania modułu Bluetooth i wzmacniacza, aby izolować ich masy.
• Filtracja zasilania: Dodaj kondensatory o dużej pojemności (np. 1000uF-4700uF) równolegle do zasilania każdego modułu, aby wygładzić napięcie.
• Gwiazdowe połączenie mas: Połącz wszystkie masy (GND) w jednym centralnym punkcie, zamiast prowadzić je w pętli.
• Krótkie przewody: Używaj możliwie krótkich przewodów sygnałowych i zasilających.

Brak dźwięku lub problemy z parowaniem Bluetooth co sprawdzić w pierwszej kolejności?

1. Zasilanie: Sprawdź multimetrem, czy wszystkie moduły (Bluetooth, wzmacniacz) otrzymują prawidłowe napięcie zasilania.
2. Połączenia audio: Upewnij się, że przewody audio z modułu Bluetooth do wzmacniacza są prawidłowo podłączone (L, R, GND).
3. Głośniki: Sprawdź, czy głośniki są prawidłowo podłączone do wzmacniacza i czy nie ma zwarć na ich zaciskach.
4. Moduł Bluetooth: Upewnij się, że moduł Bluetooth jest w trybie parowania (często sygnalizowanym migającą diodą LED) i jest widoczny dla Twojego urządzenia.
5. Głośność: Sprawdź, czy głośność na telefonie i ewentualnie na potencjometrze w głośniku nie jest ustawiona na zero.

Bezpieczeństwo przede wszystkim: Jak prawidłowo obchodzić się z ogniwami Li-Ion?

• Nigdy nie zwieraj ogniw: Może to prowadzić do przegrzania, pożaru lub eksplozji.
• Używaj modułów zabezpieczających: Moduł TP4056 zapewnia podstawową ochronę przed przeładowaniem i nadmiernym rozładowaniem.
• Unikaj uszkodzeń mechanicznych: Nie dziuraw ogniw, nie zgniataj ich ani nie narażaj na wstrząsy.
• Ładuj w bezpiecznym miejscu: Zawsze ładuj ogniwa pod nadzorem, najlepiej na niepalnej powierzchni.
• Nie używaj uszkodzonych ogniw: Jeśli ogniwo jest spuchnięte, wgniecione lub ma uszkodzoną izolację, należy je bezpiecznie zutylizować.

Obudowa, czyli opakowanie dla Twojego dzieła

Pomysły na obudowę: od druku 3D po recykling starych pudełek i głośników

Obudowa to nie tylko estetyka, ale i funkcjonalność. Możesz wykazać się kreatywnością, wykorzystując różne materiały:

• Drewno lub sklejka: Klasyczny wybór, zapewniający dobrą akustykę i łatwość obróbki.
• Plastik: Można go formować, kleić, a gotowe obudowy są dostępne w sklepach elektronicznych.
• Druk 3D: Pozwala na stworzenie niestandardowych kształtów i precyzyjne dopasowanie komponentów.
• Recykling: Stare pudełka po cygarach, puszki, obudowy po innych urządzeniach elektronicznych ogranicza Cię tylko wyobraźnia.

Na co zwrócić uwagę przy projektowaniu obudowy, by uzyskać najlepszy dźwięk?

Projektując obudowę, pamiętaj o kilku akustycznych aspektach:

• Sztywność materiału: Im sztywniejszy materiał, tym mniej drgań obudowy i czystszy dźwięk.
• Szczelność: Szczelna obudowa (zamknięta) poprawia odpowiedź basową, ale może wymagać większej objętości.
• Objętość wewnętrzna: Dostosuj ją do parametrów głośników, aby uzyskać optymalne brzmienie.
• Wytłumienie: Wewnętrzne ściany obudowy można wyłożyć materiałem tłumiącym (np. watą akustyczną), aby zredukować rezonanse.
• Port bass-reflex (opcjonalnie): Jeśli chcesz wzmocnić basy, możesz zaprojektować obudowę z portem bass-reflex, ale wymaga to precyzyjnych obliczeń.

Przeczytaj również: Jak stworzyć fotobudkę DIY: tanio, łatwo i z pomysłem na imprezę

Montaż komponentów w obudowie: Praktyczne porady dotyczące rozmieszczenia i wentylacji

• Rozmieszczenie komponentów: Planuj rozmieszczenie tak, aby kable były jak najkrótsze i nie krzyżowały się niepotrzebnie, co minimalizuje zakłócenia.
• Mocowanie: Użyj kleju na gorąco, taśmy dwustronnej, dystansów lub wkrętów do stabilnego zamocowania modułów i głośników.
• Wentylacja: Upewnij się, że wzmacniacz ma wystarczającą wentylację, zwłaszcza jeśli jest to mocniejszy układ, który może generować ciepło.
• Dostępność portów: Wyprowadź gniazdo ładowania, włącznik zasilania i ewentualne inne porty na zewnątrz obudowy, zapewniając łatwy dostęp.
• Izolacja: Izoluj przewody i styki, aby zapobiec zwarciom, szczególnie w ciasnych przestrzeniach.
