Jak zbudować robota? Przewodnik krok po kroku dla początkujących

Ten artykuł to Twój praktyczny przewodnik po świecie domowej robotyki. Dowiesz się, jak krok po kroku zbudować własnego robota, niezależnie od Twojego doświadczenia, a także poznasz podstawowe pojęcia i miejsca, gdzie znajdziesz niezbędne części i wiedzę. Przygotuj się na fascynującą przygodę, która udowodni, że robotyka jest dostępna dla każdego.

Twój pierwszy robot jest bliżej niż myślisz! Od czego zacząć przygodę z robotyką?

Witaj w świecie, gdzie maszyny ożywają pod Twoimi rękami! Budowa własnego robota może wydawać się skomplikowanym zadaniem zarezerwowanym dla inżynierów z wieloletnim doświadczeniem. Nic bardziej mylnego! Dziś, dzięki dostępności gotowych platform, przystępnych kursów i ogromnej społeczności pasjonatów, każdy może rozpocząć swoją przygodę z robotyką. Niezależnie od tego, czy masz 10, 30 czy 60 lat, czy posiadasz wiedzę techniczną, czy dopiero stawiasz pierwsze kroki ten przewodnik pokaże Ci, jak zbudować swojego pierwszego robota.

Wiele osób obawia się, że robotyka to dziedzina wymagająca zaawansowanej wiedzy matematycznej i fizycznej, dostępna tylko dla wąskiego grona specjalistów. Chcę Cię zapewnić, że to mit. Oczywiście, dogłębne zrozumienie zasad działania robotów wymaga czasu i nauki, ale rozpoczęcie przygody jest prostsze niż myślisz. Platformy takie jak Arduino otworzyły drzwi do świata tworzenia robotów dla hobbystów i entuzjastów. Dzięki nim, nawet bez dyplomu inżyniera, możesz tworzyć fascynujące projekty.

Gdy już zdecydujesz się na budowę swojego pierwszego robota, stajesz przed wyborem: czy postawić na gotowy zestaw, czy może spróbować swoich sił, wykorzystując materiały z recyklingu? Oba podejścia mają swoje zalety. Gotowe zestawy, często dostępne w sklepach z elektroniką dla hobbystów, zawierają wszystkie niezbędne komponenty i szczegółowe instrukcje. To idealne rozwiązanie dla osób, które chcą szybko zobaczyć efekty swojej pracy i uniknąć problemów z doborem części. Z drugiej strony, wykorzystanie materiałów z recyklingu takich jak kartonowe tuby, plastikowe butelki czy stare zabawki to świetny sposób na obniżenie kosztów i rozwinięcie kreatywności. Pozwala to również na głębsze zrozumienie mechaniki i konstrukcji, ponieważ musisz samodzielnie wymyślić, jak połączyć poszczególne elementy.

Zanim jednak zagłębimy się w budowę, warto poznać kilka podstawowych pojęć, które będą przewijać się przez cały artykuł. Pierwszym kluczowym elementem jest mikrokontroler. Pomyśl o nim jak o mózgu robota to mały komputer, który przetwarza informacje z czujników i wysyła polecenia do silników czy innych elementów wykonawczych. Najpopularniejszym wyborem dla początkujących jest Arduino Uno. Kolejnym ważnym elementem są czujniki. To one pozwalają robotowi "widzieć", "słyszeć" czy "czuć" otoczenie. Mogą to być czujniki odległości, światła, temperatury, a nawet koloru. Wreszcie, mamy serwomechanizmy (lub po prostu serwa) i silniki. Serwomechanizm to silnik, który pozwala na precyzyjne ustawienie kąta obrotu idealny do sterowania ramionami czy chwytakami. Zwykłe silniki elektryczne z kołami posłużą nam do poruszania robotem.

Projekt nr 1: Najprostszy robot świata, czyli jak zrobić Bristlebota w 15 minut

Zaczynamy od projektu tak prostego, że aż fascynującego! Bristlebot to maleńki robot, który porusza się dzięki wibracjom silniczka zamontowanego na główce szczoteczki do zębów. Jest to idealny projekt na pierwsze kroki w robotyce, który można wykonać dosłownie w kilkanaście minut, a który dostarcza mnóstwo radości.

Lista zakupów: czego potrzebujesz, by zacząć? (szczoteczka, silnik wibracyjny, bateria)

• Główka od szczoteczki do zębów najlepiej z płaską, ściętą główką.
• Mały silnik wibracyjny taki jak w telefonach komórkowych lub pagerach.
• Bateria pastylkowa (np. CR2032 3V) zapewni zasilanie.
• Taśma dwustronna lub klej na gorąco do zamocowania elementów.
• Opcjonalnie: małe nóżki z drucika, ozdoby (np. oczy z koralików).

Instrukcja krok po kroku: od połączenia komponentów do pierwszego uruchomienia

1. Przygotuj szczoteczkę: Upewnij się, że powierzchnia, na której będziesz przyklejać silnik, jest czysta i sucha. Jeśli chcesz, możesz delikatnie przyciąć włosie, aby nadać robotowi stabilniejszą podstawę.
2. Zamontuj silnik wibracyjny: Przyklej silnik wibracyjny na górnej części główki szczoteczki, najlepiej blisko środka. Upewnij się, że jego wałek z obciążnikiem ma swobodę obrotu.
3. Podłącz zasilanie: Przyklej baterię pastylkową do spodu szczoteczki lub z boku, tak aby jej bieguny były łatwo dostępne.
4. Połącz obwód: Delikatnie przyłóż jeden z przewodów silniczka do jednego bieguna baterii, a drugi przewód do drugiego bieguna. Możesz tymczasowo przytrzymać przewody palcami lub użyć kawałka taśmy, aby je ustabilizować.
5. Pierwsze uruchomienie: Gdy oba przewody dotkną biegunów baterii, silnik powinien zacząć wibrować, a szczoteczka powinna zacząć się poruszać po płaskiej powierzchni. Jeśli robot nie działa, sprawdź połączenia przewodów z baterią i upewnij się, że bateria jest naładowana.

Jak ulepszyć swojego Bristlebota? Pomysły na kreatywne modyfikacje

Twój Bristlebot już działa, ale to dopiero początek! Możliwości modyfikacji są niemal nieograniczone. Możesz dodać mu oczy, tworząc z koralików lub małych naklejek, co nada mu charakteru. Eksperymentuj z różnymi kształtami i rozmiarami szczoteczek każda z nich wpłynie na sposób poruszania się robota. Możesz również spróbować dodać mu małe, ozdobne skrzydełka, antenki czy nawet małe nóżki z giętkiego drucika, które zmienią jego wygląd i dynamikę ruchu. Czasem wystarczy lekko przechylić silnik, aby zmienić kierunek jego podróży!

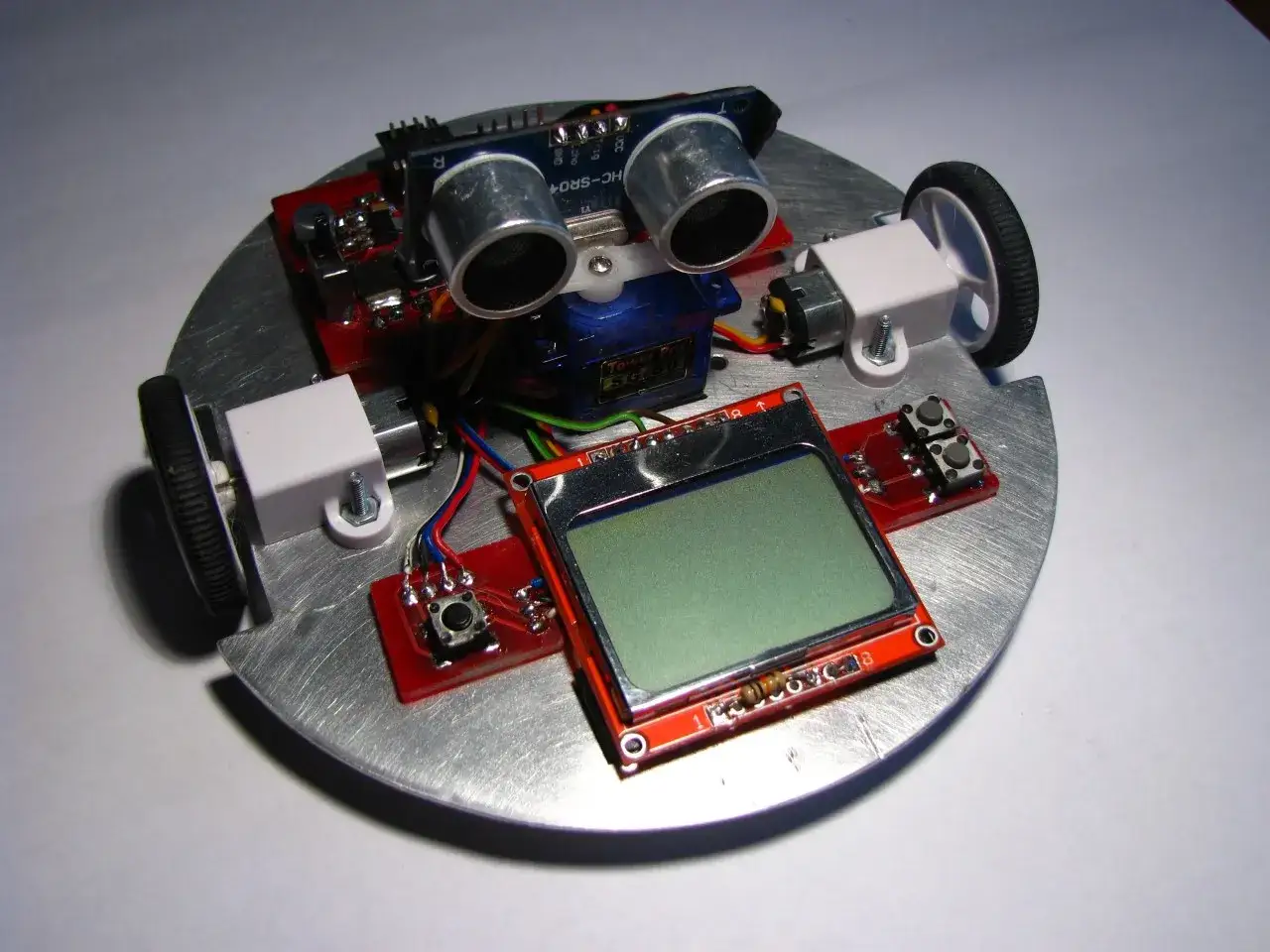

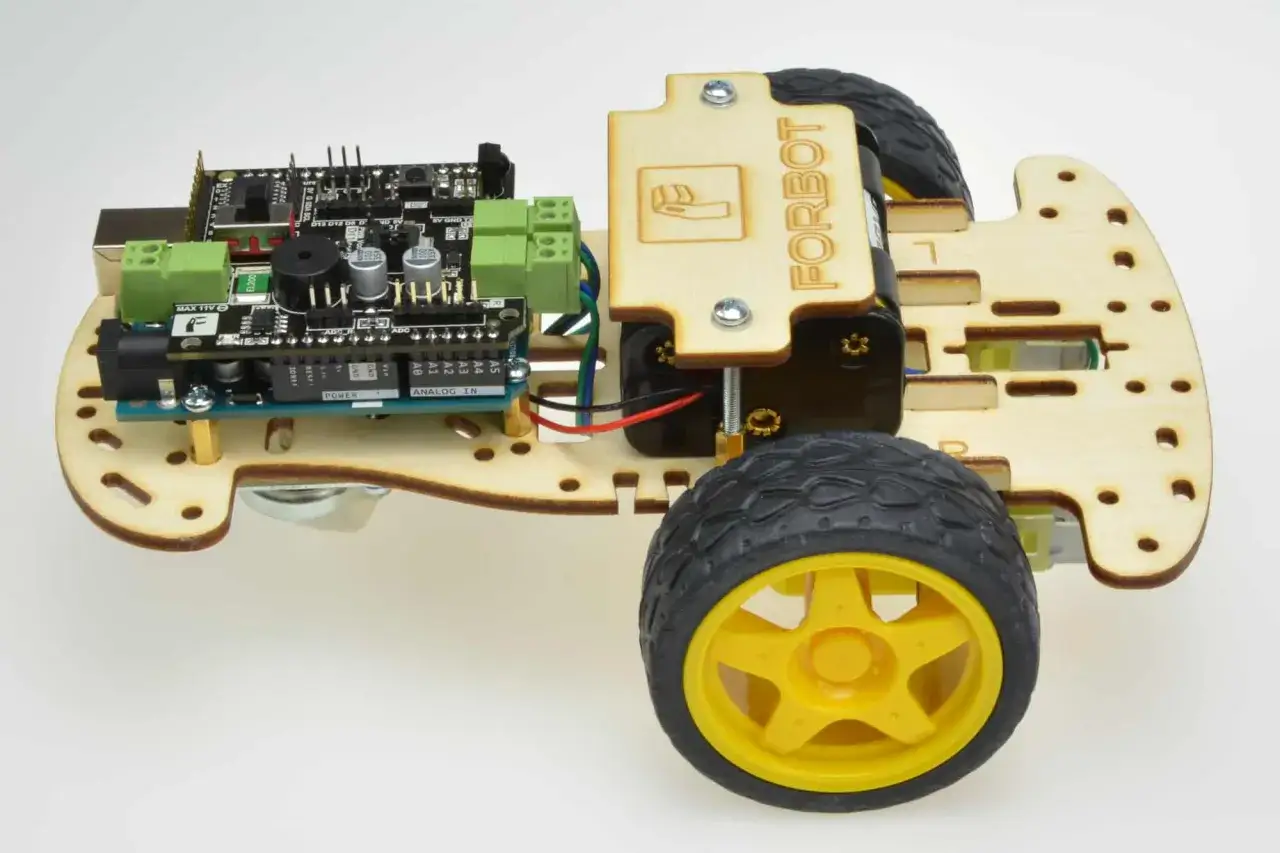

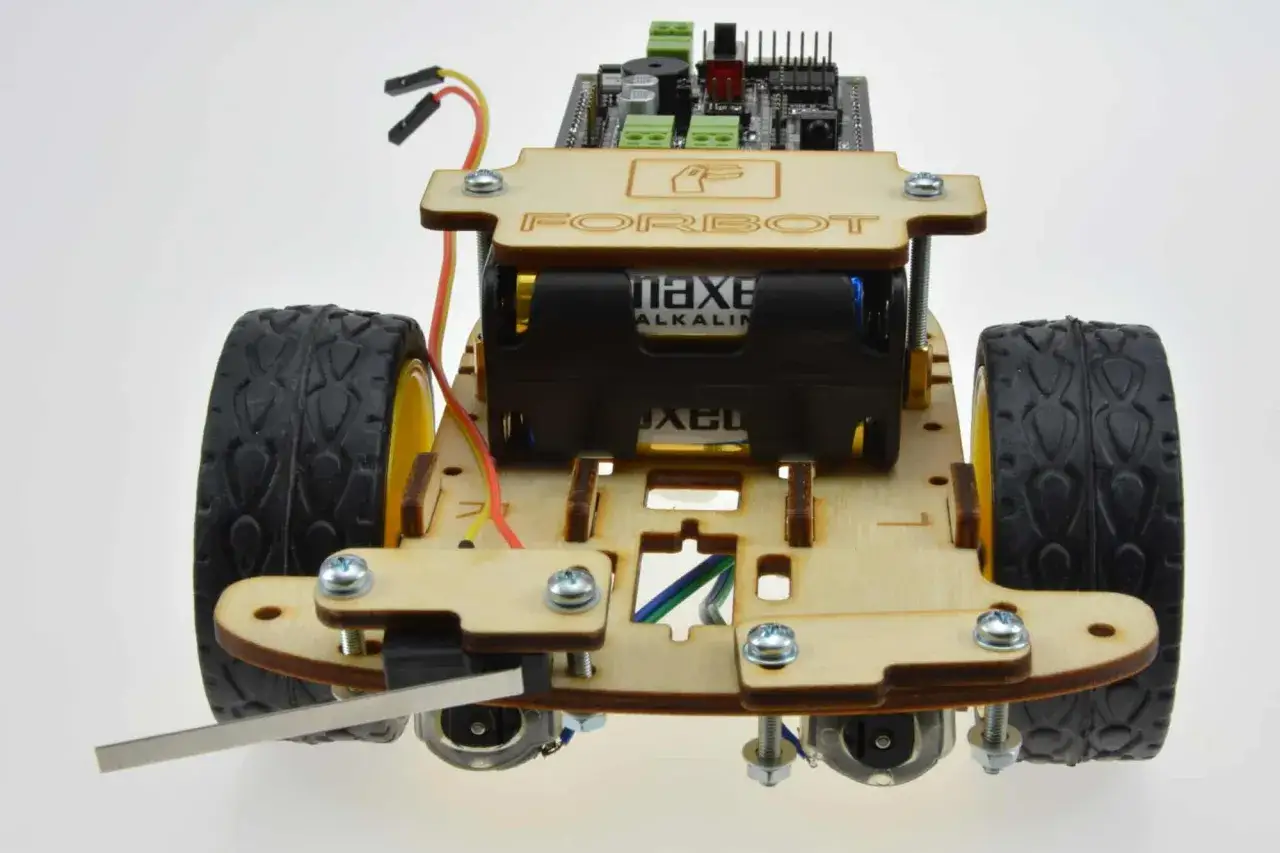

Projekt nr 2: Budujemy inteligentnego robota na bazie Arduino

Po udanej zabawie z Bristlebotem, czas na coś bardziej zaawansowanego! Zbudujemy prostego robota mobilnego, który potrafi samodzielnie omijać przeszkody, wykorzystując do tego popularną platformę Arduino. To świetny projekt, który wprowadzi Cię w świat programowania i elektroniki.

Dlaczego Arduino to najlepszy przyjaciel początkującego robotyka?

Arduino to platforma open-source, która zrewolucjonizowała świat elektroniki dla hobbystów. Jej siła tkwi w prostocie. Płytki Arduino, takie jak popularne Arduino Uno, są łatwe w obsłudze, a język programowania oparty na C++ jest stosunkowo przystępny. Ogromna społeczność użytkowników oznacza, że w razie problemów niemal zawsze znajdziesz pomoc online. Dostępność gotowych bibliotek i przykładów kodu znacząco przyspiesza proces tworzenia, a liczne kursy i tutoriale sprawiają, że nauka staje się przyjemnością. To właśnie ta dostępność i wsparcie sprawiają, że Arduino jest idealnym punktem startowym dla każdego, kto chce zbudować swojego pierwszego "inteligentnego" robota.

Komponenty i narzędzia: co będzie niezbędne do budowy robota omijającego przeszkody?

• Płytka Arduino Uno serce Twojego robota.
• Moduł sterownika silników (np. L298N) pozwala kontrolować prędkość i kierunek obrotu silników.
• Dwa silniki DC z przekładnią i kołami zapewnią ruch robotowi.
• Czujnik ultradźwiękowy (np. HC-SR04) umożliwi robotowi wykrywanie przeszkód.
• Płytka stykowa (breadboard) i przewody połączeniowe do łatwego prototypowania bez lutowania.
• Źródło zasilania np. bateria 9V z klipsem lub pojemnik na baterie AA.
• Podwozie robota może być gotowe lub wykonane z materiałów takich jak pleksi, sklejka czy nawet gruby karton.
• Narzędzia: śrubokręt, ewentualnie kombinerki.

Montaż podwozia, silników i czujników: schemat połączeń bez tajemnic

Montaż mechaniczny jest zazwyczaj pierwszym krokiem. Zacznij od przymocowania silników do podwozia robota. Upewnij się, że są one stabilnie zamocowane i że koła mają swobodę obrotu. Następnie zamontuj płytkę Arduino i moduł sterownika silników. Czujnik ultradźwiękowy umieść z przodu robota, skierowany do przodu, tak aby miał jak najlepsze pole widzenia. Połączenia elektryczne wykonuje się za pomocą przewodów i płytki stykowej. Silniki podłącz do modułu sterownika, a moduł sterownika do Arduino. Czujnik ultradźwiękowy również podłącz do odpowiednich pinów Arduino. Pamiętaj o podłączeniu zasilania do modułu sterownika silników i do samego Arduino. Dokładne schematy połączeń znajdziesz w internecie, szukając "Arduino robot obstacle avoidance wiring diagram". Kluczem jest logiczne połączenie wszystkich elementów zgodnie z ich funkcjami.

Podstawy programowania: jak napisać prosty kod, by Twój robot ożył?

Programowanie robota odbywa się za pomocą specjalnego oprogramowania, najczęściej Arduino IDE. Jest to środowisko, w którym piszesz kod w języku przypominającym C++, a następnie wgrywasz go do płytki Arduino. Dla zupełnie początkujących, dobrym rozwiązaniem może być również środowisko graficzne Scratch, które pozwala tworzyć programy poprzez układanie bloków. Podstawowy program dla robota omijającego przeszkody będzie działał w następujący sposób: najpierw robot odczytuje dane z czujnika ultradźwiękowego, aby zmierzyć odległość do przeszkody. Jeśli odległość jest większa niż ustalony próg (np. 20 cm), robot jedzie prosto. Jeśli jednak czujnik wykryje przeszkodę bliżej niż ten próg, robot zatrzymuje się, cofa na chwilę, a następnie skręca w lewo lub w prawo, aby ominąć przeszkodę. Po wykonaniu skrętu kontynuuje jazdę prosto. To prosta pętla decyzyjna, która sprawia, że robot staje się "inteligentny".

Gdzie szukać części i wiedzy? Polskie źródła dla konstruktorów-amatorów

Rozpoczynając swoją przygodę z robotyką, kluczowe jest znalezienie odpowiednich źródeł części i wiedzy. Na szczęście polski rynek oferuje bogactwo możliwości dla początkujących konstruktorów. Dostępność sklepów internetowych, aktywnych forów dyskusyjnych i licznych kursów online sprawia, że nigdy nie jesteś sam ze swoim projektem.

Polecane sklepy internetowe z elektroniką i zestawami do robotyki

• Botland: Jeden z największych sklepów w Polsce, oferujący szeroki wybór komponentów elektronicznych, modułów, czujników, mikrokontrolerów (w tym Arduino i Raspberry Pi) oraz gotowych zestawów do robotyki. Mają też bogatą ofertę edukacyjną.
• Kamami: Kolejny popularny sklep, który specjalizuje się w elektronice dla hobbystów i profesjonalistów. Znajdziesz tu wszystko, od podstawowych rezystorów po zaawansowane moduły, a także zestawy ułatwiające start.
• ABC-RC: Sklep znany głównie z artykułów modelarskich, ale oferujący również szeroki wybór silników, regulatorów, baterii i elementów do budowy robotów mobilnych.

Fora i blogi, które warto śledzić: dołącz do społeczności polskich twórców

Społeczność jest nieocenionym źródłem wiedzy i inspiracji. Fora internetowe, takie jak te dostępne na stronach poświęconych robotyce, to miejsca, gdzie możesz zadawać pytania, dzielić się swoimi projektami i uczyć się na błędach innych. Warto śledzić blogi technologiczne i strony poświęcone majsterkowaniu. Według danych Forbot.pl, polskie fora i blogi są kopalnią wiedzy, gdzie doświadczeni konstruktorzy chętnie dzielą się swoimi doświadczeniami i rozwiązaniami. Forbot.pl to jedno z takich miejsc, które oferuje mnóstwo poradników, recenzji i artykułów wprowadzających w świat elektroniki i robotyki.

Darmowe kursy online, które pomogą Ci rozwinąć skrzydła

Internet jest pełen darmowych zasobów edukacyjnych. Wiele platform oferuje kursy wprowadzające do programowania Arduino, budowy prostych robotów, a nawet bardziej zaawansowanych zagadnień, takich jak uczenie maszynowe w robotyce. Szukaj kursów na platformach takich jak YouTube, gdzie znajdziesz kanały poświęcone robotyce, ale także na stronach producentów platform edukacyjnych. Często sklepy z elektroniką również udostępniają własne materiały edukacyjne, aby pomóc swoim klientom w realizacji projektów.

Najczęstsze problemy początkujących i jak sobie z nimi radzić

Każdy, kto zaczyna swoją przygodę z robotyką, prędzej czy później napotka na problemy. To naturalna część procesu nauki. Ważne jest, aby nie zniechęcać się, lecz podejść do rozwiązywania problemów metodycznie.

Mój robot nie działa! czyli jak krok po kroku diagnozować usterki

Gdy Twój robot nie działa tak, jak powinien, zastosuj się do poniższych kroków:

• Sprawdź połączenia: To najczęstsza przyczyna problemów. Upewnij się, że wszystkie przewody są prawidłowo podłączone do odpowiednich pinów i że nie ma zwarć.
• Zweryfikuj zasilanie: Czy bateria jest naładowana? Czy napięcie jest odpowiednie dla wszystkich komponentów?
• Przetestuj kod: Czy w programie nie ma błędów składniowych? Czy logika programu jest poprawna? Spróbuj wgrać prosty, działający przykład kodu, aby sprawdzić, czy problem leży w programie.
• Testuj komponenty osobno: Jeśli masz możliwość, przetestuj każdy komponent (silniki, czujniki, mikrokontroler) osobno, aby zidentyfikować wadliwy element.
• Szukaj pomocy: Nie bój się pytać na forach internetowych lub szukać podobnych problemów w dokumentacji i tutorialach.

Zasilanie: dlaczego to takie ważne i jak unikać typowych błędów?

Odpowiednie zasilanie jest absolutnie kluczowe dla poprawnego działania robota. Zbyt niskie napięcie lub niewystarczające natężenie prądu mogą powodować niestabilną pracę, zawieszanie się mikrokontrolera lub brak reakcji silników. Typowe błędy to używanie baterii o zbyt małej pojemności, podłączanie wielu silników do jednego, słabego źródła zasilania lub ignorowanie wymagań prądowych poszczególnych modułów. Zawsze sprawdzaj specyfikację techniczną swoich komponentów i dobieraj zasilanie adekwatnie do ich potrzeb.

Lutownica parzy? Podstawowe zasady bezpieczeństwa w domowym warsztacie

Praca z elektroniką często wiąże się z użyciem narzędzi, które mogą być niebezpieczne. Pamiętaj o podstawowych zasadach bezpieczeństwa:

• Wentylacja: Podczas lutowania wydzielają się szkodliwe opary. Pracuj w dobrze wentylowanym pomieszczeniu lub używaj pochłaniacza oparów.
• Okulary ochronne: Zawsze zakładaj okulary ochronne, aby chronić oczy przed odpryskami cyny lub gorącymi elementami.
• Ostrożność przy lutowaniu: Lutownica jest bardzo gorąca. Unikaj dotykania jej rozgrzanej części. Odłóż ją na przeznaczoną do tego podstawkę, gdy jej nie używasz.
• Izolacja: Upewnij się, że wszystkie połączenia elektryczne są dobrze zaizolowane, aby uniknąć zwarć.
• Uporządkowane stanowisko pracy: Utrzymuj porządek na swoim stanowisku pracy, aby uniknąć potknięć i przypadkowego uszkodzenia sprzętu.

Zbudowałeś pierwszego robota, co dalej? Jak rozwijać swoje umiejętności

Gratulacje! Zbudowanie pierwszego robota to ogromny sukces i wspaniały początek. Ale świat robotyki jest ogromny i pełen fascynujących możliwości. Nie zatrzymuj się na pierwszym projekcie rozwijaj swoje umiejętności i podejmuj coraz ambitniejsze wyzwania.

Kolejne projekty dla ambitnych: robot podążający za linią (Linefollower)

Jeśli Twój robot omijający przeszkody działa bez zarzutu, naturalnym kolejnym krokiem jest zbudowanie robota typu Linefollower. Taki robot wyposażony jest w czujniki optyczne, które pozwalają mu wykrywać czarną linię na białym tle (lub odwrotnie). Następnie, na podstawie odczytów z czujników, robot koryguje swój tor jazdy, aby cały czas podążać wzdłuż wyznaczonej ścieżki. To doskonały projekt do nauki precyzyjnego sterowania i algorytmów reaktywnych.

Poznaj nowe możliwości: zdalne sterowanie robotem przez Bluetooth

Wyobraź sobie, że możesz sterować swoim robotem za pomocą smartfona! Dodanie modułu Bluetooth do Twojego Arduino pozwala na bezprzewodową komunikację. Możesz stworzyć prostą aplikację mobilną, która wysyła komendy do robota, pozwalając Ci na zdalne kierowanie nim. To otwiera drzwi do tworzenia bardziej interaktywnych i zaawansowanych projektów, gdzie robot reaguje na Twoje polecenia w czasie rzeczywistym.

Przeczytaj również: Jak stworzyć bransoletkę makrama DIY - proste instrukcje i materiały

Od elektroniki do designu: jak druk 3D może odmienić Twoje projekty

Druk 3D to technologia, która zrewolucjonizowała sposób, w jaki tworzymy fizyczne obiekty. Dla robotyków oznacza to możliwość projektowania i drukowania własnych, niestandardowych obudów, ramion, uchwytów czy nawet całych podwozi. Dzięki drukowi 3D możesz idealnie dopasować elementy do swoich potrzeb, tworzyć lekkie, ale wytrzymałe konstrukcje i nadawać swoim robotom unikalny, profesjonalny wygląd. To potężne narzędzie, które pozwala przenieść Twoje projekty z wirtualnego świata do rzeczywistości w sposób, który wcześniej był nieosiągalny dla amatorów.
