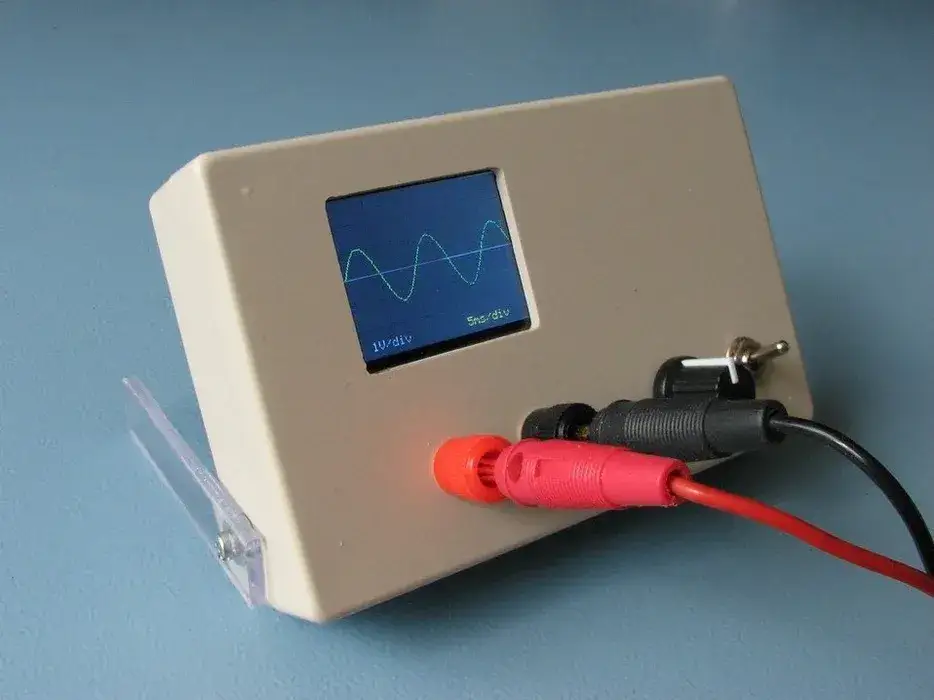

Nie ważne, czy jesteś początkującym elektronikem, czy doświadczonym inżynierem – oscyloskopy DIY oferują wiele możliwości i zastosowań. Przekonaj się, jak łatwo możesz stworzyć własne urządzenie, które pomoże Ci w pracy lub w realizacji pasji związanej z elektroniką.
Najistotniejsze informacje:- DSO150 to popularny zestaw do samodzielnego montażu, oferujący mini oscyloskop cyfrowy z kolorowym wyświetlaczem TFT.
- Fasizi DSO138 to zestaw Open Source z ekranem 6,1 cm, który ma wszystkie części SMD wstępnie lutowane.
- Ważne cechy oscyloskopów to szerokość pasma, częstotliwość próbkowania oraz jakość wyświetlacza.
- Podczas montażu kluczowe jest przygotowanie odpowiedniego miejsca pracy i posiadanie niezbędnych narzędzi.
- Typowe problemy podczas budowy oscyloskopu można łatwo zdiagnozować i naprawić, znając najczęstsze błędy.
- Oscyloskopy DIY mogą wspierać różne projekty elektroniczne oraz rozwijać umiejętności w dziedzinie technologii.
Wybór najlepszego zestawu oscyloskopu DIY dla początkujących
Wybór odpowiedniego zestawu oscyloskopu DIY jest kluczowy dla każdego, kto chce rozpocząć swoją przygodę z elektroniką. Na rynku dostępnych jest wiele modeli, które różnią się funkcjami, ceną oraz łatwością obsługi. Przy wyborze warto zwrócić uwagę na takie aspekty jak sz szerokość pasma, częstotliwość próbkowania oraz jakość wyświetlacza. Te parametry mają ogromny wpływ na możliwości oscyloskopu oraz jego zastosowanie w różnych projektach.
Warto również rozważyć, jakie funkcje są dla nas najważniejsze. Na przykład, jeśli planujesz używać oscyloskopu do analizy sygnałów audio, ważne będą inne parametry niż w przypadku analizy sygnałów cyfrowych. W poniższej tabeli przedstawiamy porównanie trzech popularnych modeli oscyloskopów DIY, które mogą być idealnym wyborem dla początkujących.
Porównanie popularnych modeli oscyloskopów DIY na rynku
Na rynku dostępne są różne modele oscyloskopów DIY, które cieszą się dużym zainteresowaniem wśród hobbystów oraz profesjonalistów. Wśród nich wyróżniają się DSO150, Fasizi DSO138 oraz DollaTek. Każdy z tych modeli ma swoje unikalne cechy, które mogą odpowiadać różnym potrzebom użytkowników. Poniżej przedstawiamy szczegółową tabelę z ich specyfikacjami oraz cenami.
| Model | Specyfikacje | Cena |
|---|---|---|
| DSO150 | 1 kanał, pasmo 200 kHz, wyświetlacz TFT 2,4" | 150 PLN |
| Fasizi DSO138 | 0-200 kHz, 1 Msps, 6,1 cm ekran TFT | 200 PLN |
| DollaTek | 1 Msps, 2,4" TFT, wstępnie lutowane SMD | 180 PLN |
Kluczowe cechy, na które warto zwrócić uwagę przy zakupie
Wybierając oscyloskop DIY, warto zwrócić uwagę na kilka kluczowych cech, które mogą znacząco wpłynąć na jego funkcjonalność. Pierwszym istotnym parametrem jest sz szerokość pasma, która określa zakres częstotliwości, jakie oscyloskop jest w stanie zarejestrować. Im szersze pasmo, tym więcej sygnałów można analizować, co jest kluczowe w bardziej złożonych projektach elektronicznych.
Kolejnym ważnym aspektem jest częstotliwość próbkowania. Wysoka częstotliwość próbkowania pozwala na dokładniejszą rejestrację sygnałów, co jest niezbędne przy pracy z szybko zmieniającymi się sygnałami. Dla większości zastosowań hobbystycznych wystarczająca będzie częstotliwość na poziomie 1 Msps, ale dla bardziej zaawansowanych projektów warto rozważyć modele z wyższymi wartościami.
Przygotowanie miejsca pracy i niezbędnych narzędzi
Przygotowanie odpowiedniego miejsca pracy jest kluczowe dla pomyślnego zmontowania oscyloskopu DIY. Upewnij się, że przestrzeń jest dobrze oświetlona i wystarczająco duża, aby pomieścić wszystkie potrzebne narzędzia oraz komponenty. Warto mieć pod ręką stół roboczy, na którym można swobodnie pracować, a także matę antystatyczną, aby chronić delikatne elementy elektroniczne przed uszkodzeniem.
Do budowy oscyloskopu potrzebne będą również odpowiednie narzędzia. Wśród nich znajdują się lutownica, cyna, szczypce, śrubokręty, a także multimeter do testowania połączeń. Zorganizowanie tych narzędzi w łatwo dostępny sposób znacznie ułatwi proces montażu i pozwoli uniknąć chaosu na stole roboczym.
Typowe problemy podczas budowy oscyloskopu DIY i ich rozwiązania
Podczas budowy oscyloskopu DIY mogą wystąpić różne problemy, które mogą zniechęcać początkujących elektroników. Często spotykanym problemem jest niewłaściwe połączenie elementów, co może prowadzić do braku sygnału lub błędnych pomiarów. Innym typowym kłopotem jest zbyt niski poziom sygnału, który może być spowodowany słabym zasilaniem lub uszkodzonymi komponentami. Aby uniknąć frustracji, warto być świadomym tych problemów i znać potencjalne rozwiązania.
Innym częstym problemem jest trudność w interpretacji wyników wyświetlanych na ekranie oscyloskopu. Użytkownicy mogą mieć trudności z ustawieniem odpowiednich parametrów, takich jak czułość czy czas podstawy. W takich sytuacjach pomocne może być zapoznanie się z dokumentacją dostarczoną z zestawem lub skorzystanie z forów internetowych, gdzie można znaleźć porady od bardziej doświadczonych użytkowników. Poniżej przedstawiamy pięć najczęstszych problemów oraz ich rozwiązania.
- Brak sygnału: Sprawdź wszystkie połączenia i upewnij się, że oscyloskop jest poprawnie zasilany.
- Niski poziom sygnału: Zwiększ czułość oscyloskopu lub sprawdź, czy używasz odpowiednich sond pomiarowych.
- Nieprawidłowe odczyty: Upewnij się, że parametry oscyloskopu są ustawione zgodnie z charakterystyką badanych sygnałów.
- Problemy z wyświetlaczem: Sprawdź, czy ekran jest dobrze podłączony i czy nie ma uszkodzeń mechanicznych.
- Trudności w interpretacji wyników: Skorzystaj z dokumentacji oraz dostępnych zasobów online, aby lepiej zrozumieć wyświetlane dane.
Najczęstsze błędy i jak ich uniknąć podczas montażu
W trakcie montażu oscyloskopu DIY można popełnić wiele błędów, które mogą prowadzić do problemów z działaniem urządzenia. Często zdarza się, że użytkownicy mylą oznaczenia na płytkach drukowanych, co skutkuje błędnym podłączeniem komponentów. Innym powszechnym błędem jest użycie niewłaściwej cyny do lutowania, co może prowadzić do słabych połączeń.
Warto również unikać pracy w nieodpowiednich warunkach, takich jak zbyt mała przestrzeń robocza czy brak odpowiednich narzędzi. Przed przystąpieniem do montażu zawsze warto dokładnie zaplanować każdy krok oraz zapoznać się z instrukcją. Dzięki temu można zminimalizować ryzyko wystąpienia typowych błędów i zapewnić sobie płynny proces budowy oscyloskopu.
Jak diagnozować i naprawiać usterki w oscyloskopie DIY
Diagnozowanie i naprawa usterek w oscyloskopie DIY mogą być kluczowe dla zapewnienia jego prawidłowego działania. Pierwszym krokiem w procesie diagnostyki jest sprawdzenie zasilania; upewnij się, że oscyloskop jest prawidłowo zasilany i że napięcie jest na odpowiednim poziomie. Jeśli urządzenie nie włącza się, warto również sprawdzić wszystkie połączenia, w tym kable i wtyczki, aby upewnić się, że nie ma uszkodzeń mechanicznych.
Innym częstym problemem jest brak sygnału na wyświetlaczu. W takich przypadkach warto zweryfikować ustawienia oscyloskopu, takie jak czułość oraz czas podstawy. Przydatnym narzędziem w diagnozowaniu problemów jest multimetr, który pozwala na sprawdzenie, czy sygnał rzeczywiście dociera do oscyloskopu. W sytuacji, gdy oscyloskop działa, ale wyniki są nieprawidłowe, może być konieczne zaktualizowanie oprogramowania lub sprawdzenie, czy nie występują problemy z komponentami, takimi jak kondensatory czy rezystory.
- Brak sygnału: Sprawdź zasilanie i połączenia kablowe.
- Niskie odczyty: Upewnij się, że ustawienia czułości i czasu podstawy są poprawne.
- Nieprawidłowe wyniki: Skorzystaj z multimetru, aby zweryfikować sygnał.
- Problemy z wyświetlaczem: Sprawdź, czy ekran jest prawidłowo podłączony.
- Uszkodzone komponenty: Dokładnie sprawdź wszystkie elementy elektroniczne.
Jak wykorzystać oscyloskop DIY do nauki i eksperymentów
Budowa oscyloskopu DIY to nie tylko świetny projekt, ale także doskonała okazja do nauki i eksperymentowania z elektroniką. Po zmontowaniu oscyloskopu, użytkownicy mogą wykorzystać go do analizy różnych sygnałów, co pozwala na lepsze zrozumienie zasad działania obwodów elektronicznych. Przykładowo, można badać sygnały audio z różnych źródeł, takich jak mikrofony czy instrumenty muzyczne, a także analizować sygnały cyfrowe z mikrokontrolerów, co otwiera drzwi do bardziej zaawansowanych projektów.
Warto również rozważyć wykorzystanie oscyloskopu do tworzenia własnych projektów edukacyjnych, takich jak budowa prostych generatorów sygnałów czy układów filtrów. Umożliwia to nie tylko praktyczne zastosowanie zdobytej wiedzy, ale także rozwija umiejętności programowania i projektowania obwodów. Dodatkowo, z biegiem czasu, użytkownicy mogą aktualizować swoje oscyloskopy, dodając nowe funkcje, takie jak możliwość komunikacji z komputerem przez USB, co pozwala na bardziej zaawansowaną analizę danych i wizualizację wyników. Dzięki tym praktycznym zastosowaniom, oscyloskop DIY staje się nie tylko narzędziem pomiarowym, ale także wszechstronnym urządzeniem edukacyjnym.
